高压电缆接地环流及温度在线监测预警系统

1 系统概述

高压电缆的金属护层是电缆的重要组成部分，当缆芯通过电流时，会在金属护层上产生环流，外护套的绝缘状态差、接地不良、金属护层接地方式不正确等等都会引起护套环流异常现象，严重威胁电缆运行安全。

当电缆金属护层环流出现异常时会产生多方面的危害，如造成电缆绝缘局部高温损耗发热，加速绝缘老化，降低电缆使用寿命，严重时导致电缆发生直接击穿接地故障;使电缆外护套破损，出现多点接地现象;直接影响载流量，产生较大的电能损耗，浪费资源等。

通过在在电缆护层接地线上安装一套接地电流温度采集装置，连续监测电缆金属护层金属接地电流，来分析比较电缆护层是否存在多点接地情况，可有效监测接地电流泄漏状况，同时监测电缆接头温度变化，通过安装于监控中心的接地电流采集主站，做到对电缆接地电流和温度的实时监控，当温度或接地电流任 一项指标超过设定范围时发出报警，并指示位置，将数据与电缆负荷、环境温度进行对比和综合分析，可实时掌握电缆绝缘情况。

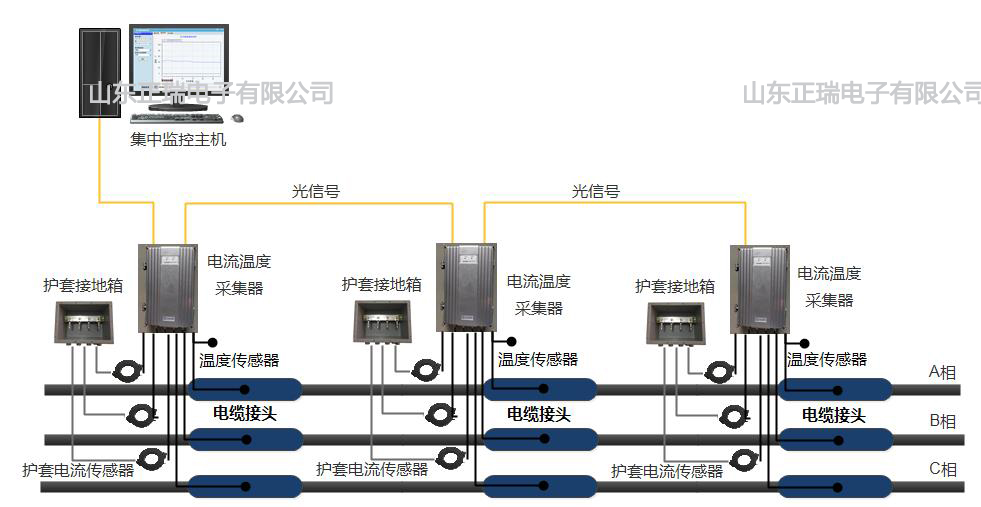

2 系统结构

通过连续监测电缆金属护层金属接地电流和温度，来分析比较电缆护层是否存在多点接地情况。并以RS485通讯电缆、光缆等方式将测量数据发送到监控中心接地电流采集主站，主站显示实时数据，分析判断电缆护层接地情况，接地异常时发出报警。从根本上避免了电缆事故的发生，保证电缆安全、可靠的运行。

3 功能特点

护层电流监测功能:对电力电缆的接地电流进行实时监测，可及早发现电缆接地电流异常，对电缆故障做出处理措施.

温度在线监测功能：实时监测电缆接头温度及环境温度，可及早发现电缆过热情况，对比环境温度和电缆负荷，相应做出处理措施。

前端设备除电流互感器外，整体安装在管廊内部的采集装置内，具备较高的防护等级，适应管廊内潮湿的环境:

供电方式：可采用CT供电和AC220V供电

通讯方式：无线通信，光缆、RS485等，根据现场情况合理配置。

开放性：可向第三方集中监控平台提供护层电流数据，提供软件或硬件底层接口，与综合管理平台无缝融合。



4 技术指标

护套电流传感器
额定一次电流	200A
准确级	0.5级
IP防护等级	Ip68
安装方式	开口安装
内径	50mm ; 75mm
引线长度	10m·长度可定制
工作环境	温度:-40°C~+85°C，湿度:10%~98%;





温度传感器
测温元器件	NTC
测温范围	-40℃~+125℃
测温精度	±1℃
封装	环氧树脂封装



电流温度采集器
接入电流传感器数量	3路	分别测量电缆A、B、C三相
接入温度传感器数量	4路	测量电缆接头A、B、C三相，环境温度
电流采样周期	<1S
灵敏度	±0.1A

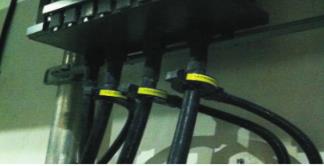

5 现场安装
