无线传输红外热成像测温装置

编辑：正瑞电子发布时间：2021-02-07 阅读：8271

山东正瑞无线传输红外热成像测温装置由无线传输红外热成像测温传感器、红外热成像测温监测器组成

无线传输红外热成像测温传感器

无线传输红外热成像测温传感器采用红外图像测温镜头，能够测得视场内物体及环境温度场图像，并将视场内温度场分布图像通过无线传送到无线温度监测器DCT-30。


无线传输红外热成像测温传感器

通过对视场内物体发射的红外线，来监测物体表面温度，形成红外温度场分布视图，并通过无线发送到无线温度监测器，由监测器通过数据处理，转换为灰度图像、彩虹码图像及伪彩色图像等直观可视化图像，便于值守人员监控。

红外温度图像无线传感器技术参数：

A、测温范围：-40℃-300℃

B、分辨率：原始分辨率32*24点，图像处理后分辨率320*240点。

C、视场视角：55°或110°可选。

D、观测距离：0.1米-7米（视观测物体大小）

E、无线发射频率：433MHz

F、无线发射功率：小于15mW

G、无线接收灵敏度：-110dbm

H、无线传输距离：空旷地带大于300米；实际传输距离视遮蔽物及地面距离情况。

I、供电电源：外部电源供电，DC7-24V

J、外形尺寸：65mm（长）*58mm（宽）*36mm（高）

K、防护等级：IP65,特殊要求IP68

L、安装方式：万向支架安装。

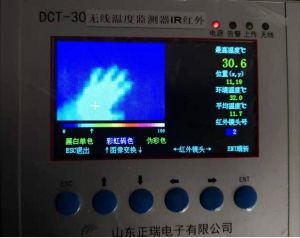

红外热成像测温监测器（DCT30）

简介及性能指标

无线温度监测器用于用于红外温度图像传感器发射的无线数字信号, 并将数据保存及通过显示屏展示当前所测温度图像。


对于无线测温感应传感器，无线温度监测器通过列表巡检方式展示；

对于红外温度图像无线传感器，无线温度监测器通过不同方式的图像显示。例如通过黑白灰度图像，彩虹码图像及伪彩色图像显示被测温度场分布情况，并光标自动标定最高点位置。

无线温度监测器可通过TCP/IP网络与监控主机连接，也可通过RS485通讯上传到监控主机，使运行人员能够对温度进行实时在线准确地巡检，对高压电气设备接点温度状态能够及时地掌握。

性能指标：

性能指标
灯光指示	电源指示，无线测温数据指示，串口通信指示，红外无线数据指示，TCP/IP通信指示
非接触式红外温度图像传感器	可设置，不大于20个
显示屏	4.3寸彩色（触屏可选）
红外图像显示	黑白灰度/彩虹编码/伪彩色：按键即时选择
	灰度标亮条及高温光标自动指示
	彩虹码标记条及高温光标自动指示
	红外温度区间可设定
	最高点坐标数据显示，超限值自动标红
	红外图像视场范围内最高温度点光标自动标定
	红外温度传感器环境温度自动测量显示
	红外图像视场内温度场平均值显示
	红外镜头地址显示
	红外多镜头自动巡检
温度显示分辨率	0.1℃
温度精度	±0.5℃
实时时钟	年月日时分秒显示并可设置，更高版本可通过卫星时钟实现网络NTP对时
报警输出	2个（无源接点）250Vac,0.6A或24Vdc,5A。
通讯接口	RS485，RJ45网口
通讯规约	Modbus-RTU，Modbus-TCP
报警历史数据存储	永久保存255条
工作电源	AC220V或DC220V，EMC测试通过
工作温度	-20℃~70℃
外形尺寸	15012058（mm）
安装方式	挂装式和嵌入式安装
天线	棒状天线或按现场需求
