高低压开关室温湿度风机控制器功能

1、简介

温湿度自动联动控制器用于变电站内高低压开关室、设备间等电气室内的设备。主要检查柜内的，柜内的温度和湿度，可以带风扇和加热板。可以防止凝露，防止高低温对器件的老化。具有485通信接口功能，可与高位机进行通信，通信协议采用modbus通信规约。

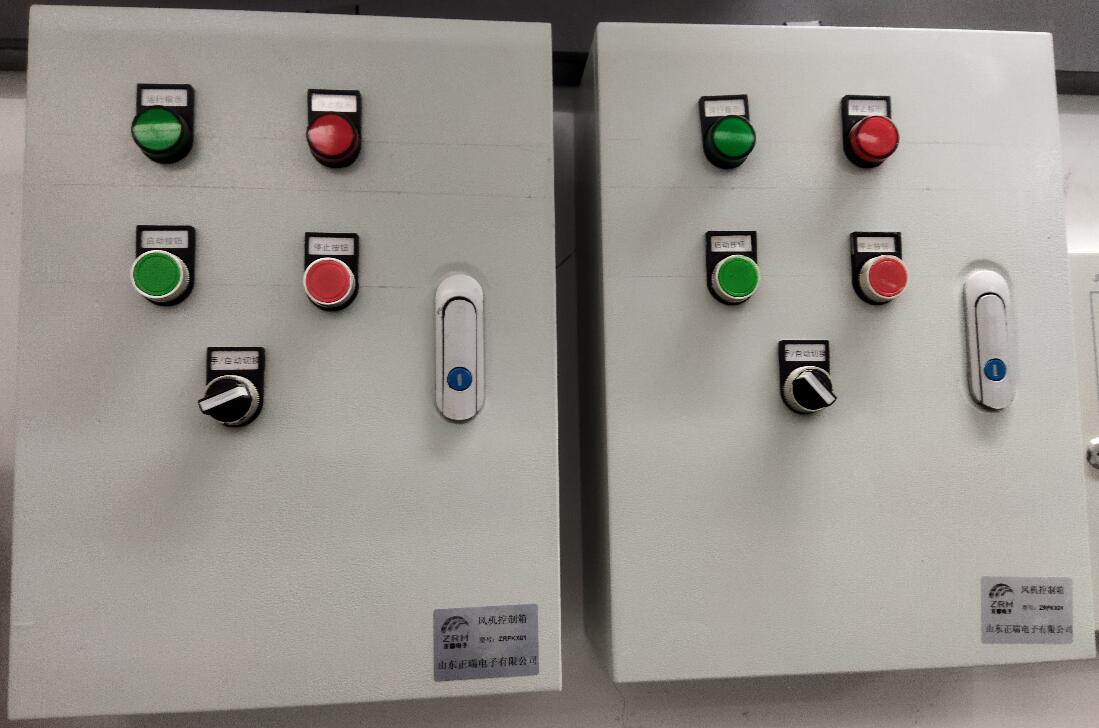

温湿度自动联动风机控制器由温湿度变送器、风机联动控制器、交流接触器等组成。



2、温湿度自动控制风机原理

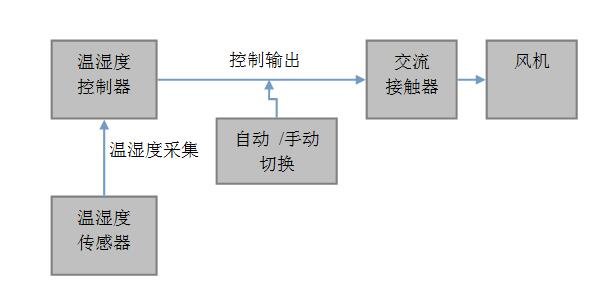

（原理图）



 固定好温湿度变送器后，在变送器中可设定报警上限，超过报警值，变送器内继电器闭合，给联动控制器信号，联动控制器收到报警信号，输出动作信号到空调或风机，使空调或风机自动启动，温湿度低于设定值后，继电器开启，联动控制器收到信号，自动控制空调或风机关停。该系统同时也设计了手动控制功能，现场值班人员也可根据自己判断，手动控制空调或风机启停。



3、关键部件介绍

（1）温湿度变送器
    温湿度变送器以温湿度一体式的探头作为测温元件。监测室内温湿度，当温度或湿度超过设置的上限值时，温湿度控制器控制风机启动。当温度和湿度低于下限值时，温湿度控制器关闭风机。

 技术参数：



输出方式	光继电器输出
	触点电压：<40V 触点電流：<100mA 输出电阻：<50Ω
输入电源范围	额定：12VDC 范围：6V～15VDC
功耗	电流小于20mA
温度测量范围	-20℃～80℃
湿度测量范围	0～100%RH
温度测量精度	误差：<±0.3℃，在25℃时测试。
湿度测量精度	误差：<±3%RH， 在25℃时测试。
EMC指标	EFT：差模±2KV。
	ESD：接触放电±6KV   ，空气放电±8KV。
外形尺寸	80*80*30mm
重量	250g
结构材料	ABS塑料



（2）风机联动控制器
技术参数：

直流12v供电

带485通信，Modbus通信协议

4路开关量输入，2路控制输出。2路报警输出。



（3）交流接触器：

适用于交流50Hz或60Hz，电压至690V、电流至95A的电路中，供远距离接通与分断电路及频繁起动、控制交流电动机，接触器还可加装积木式辅助触头组、空气延时头、机械联锁机构等附件，组成延时接触器、可逆接触器、星三角起动器，并且可以和热继电器直接插接安装组成电起动器。





温湿度自动控制风机可以根据现场温度和湿度自动控制风机，无需人员检测现场温湿度，也可手动开关风机，使设备环境温度保持在一个适宜范围内，节省了人力，减少了安全风险，能够提高无人值守或少人值守的变电站的安全水平。
