电缆沟廊光纤测温及消防报警系统方案
来源：正瑞电子
浏览：7616
发布日期：2018-12-21
一、现场情况及需求分析
现场有2条电缆，各长5公里，分别在电缆沟廊两侧。其中有14个电缆接头，整个电缆沟廊的测温需要敷设分布式测温光纤，用以监测电缆的温度。
分布式光纤测温主机配置为2通道最长可测8KM。
现场另有5个配电室，每个配电室分别配置一套消防报警系统，需要5台消防报警主机及数个烟雾探测器.
主控室：主控室内配置一台分布式光纤测温主机。
二、技术方案

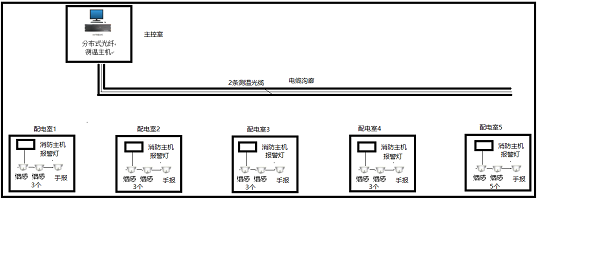

1、系统方案图
2、方案设计

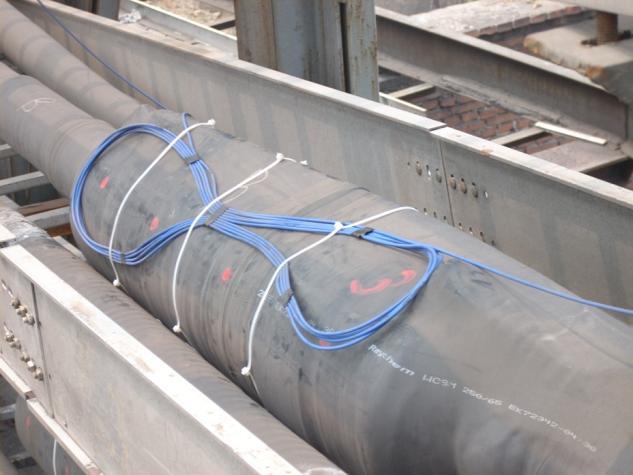

2.1电缆桥架、电缆沟内电缆温度监测及超温预警采用分布式光纤测温系统，沿每层电缆桥架呈S形敷设铠装测温光纤，电缆中间头等重点监测部位多敷设一些，光纤最终接入光纤测温主机，采集光纤上温度。光纤测温主机安装在主控室内。
2.2 在5个配电室内安装ASD-TC5802型消防主机及ZR-611烟雾探测器，当火灾隐患发生时，及时发出火灾报警。并在现场按照手动报警装置，实现人工手动报警。
三、技术参数

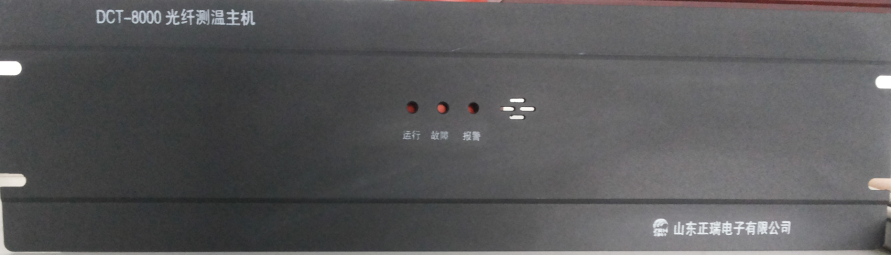

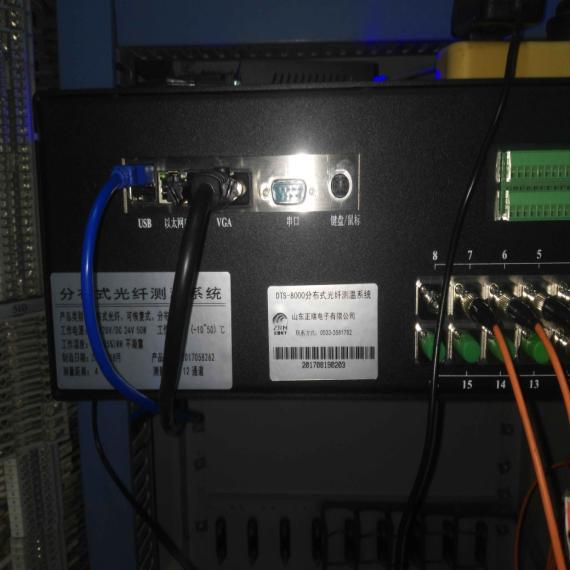

1、分布式光纤测温主机
测温主机是分布式光纤测温系统的核心设备，实现了温度解析和火警判断的功能。

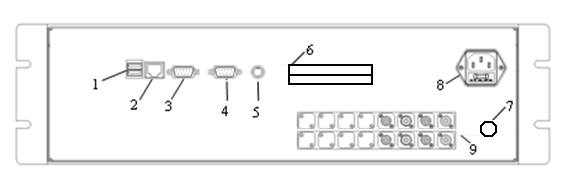

n DCT-8000主机接口示意图
2、感温光缆

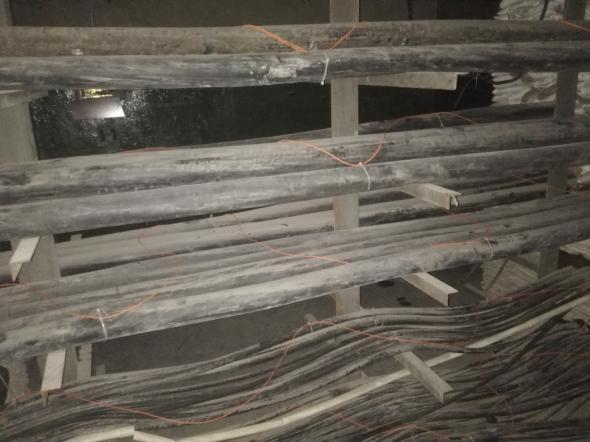

安装方式：每层电缆按S型分布感温光缆。
3、烟雾探测器主机
用于火灾初期（过热、阴燃、或低热辐射与气溶胶生成阶段）的早起探测报警，报警时间比传统的火灾探测提前数小时，从而尽可能的减少火灾损失。
系统采用彩色汉字液晶显示，可储存、查看系统所有报警、故障及各类操作的汉字信息，具有语音提示功能。
本探测器采用先进的气体检测技术、激光光学技术和微处理器控制技术，结合高端烟雾采样探测报警装置，实现高灵敏度报警、可靠性高。
4、烟雾探测器
烟雾探测器功能特点：
烟雾探测器 SMT工艺制造
烟雾探测器 待机电流低
烟雾探测器 抗电磁干扰和射频干扰
烟雾探测器 9-35V宽工作电压
烟雾探测器 指示灯360度可见
烟雾探测器 电源无极性输入
工作电压：DC9-35V
静态电流：50uA(MAX)
报警电流：22mA@24V; 40mA@24V
报警输出：继电器输出&LED显示
接点容量:0.5A@DC28V
报警温度：135°F（57℃）
感温类型:A1R
报警指示:红色LED长亮
工作温度：-10℃~+50℃
工作湿度:≤95%RH
产品尺寸: Φ100*55mm
