加油站低压柜无线测温技术方案书

1.综述

  加油站低压柜设备长期运行过程中,开关柜中的动、静触头和电缆接头等部位会因制造、运输、安装不良及老化引起接触电阻过大而发热，如果这些发热部位的温度无法监测，得不到及时检修，则最终会导致火灾事故的发生。通过在线监测开关柜内触点温度的运行情况，可及时有效地防止开关柜的火灾发生。

2.现场情况及需求分析

京博有很多加油站，每个加油站都会有低压柜，专业电气人员定期巡检工作量巨大。

现需要在线监测低压柜电缆接头和开关触头温度，实现本地报警，管理中心数据查看报警，网络内数据浏览器查看。

3.技术方案

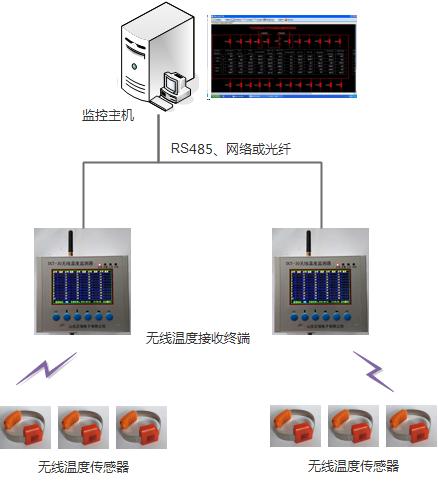

3.1网络结构图

  开关柜无线测温系统由显示终端、温度监测器、无线温度传感器、监控软件等组成，系统采用先进的无线、无源传感器技术，具有更可靠、更安全、更智能等优点，是当前开关柜温度在线监测方案的最佳选择。

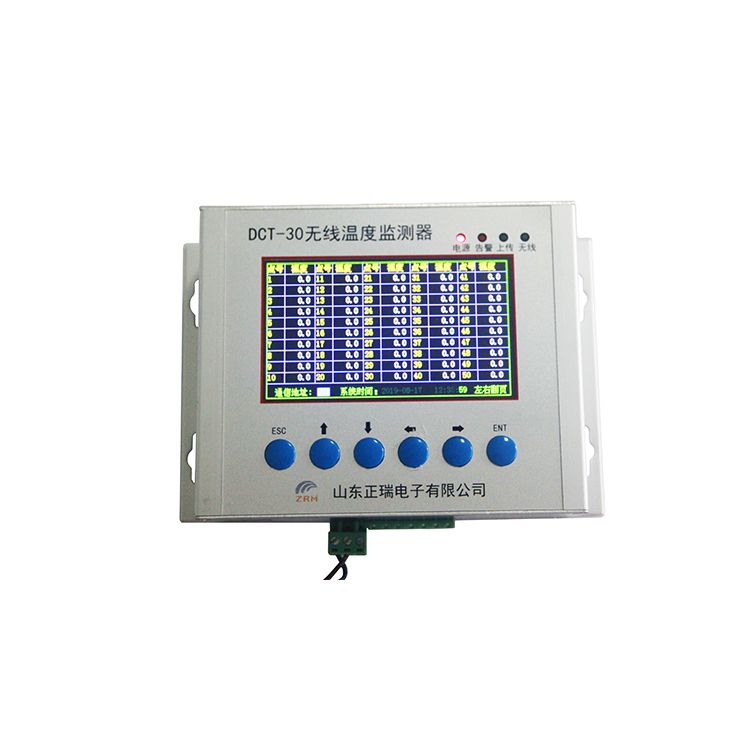

（1）DCT-30无线温度监测器





   用于接收无线温度传感器发射的无线数字信号, 通过彩色液晶显示屏显示当前所测温度。同时上传到监控主机，使运行人员能够对温度进行实时在线准确地巡检，对高压电气设备接点温度状态能够及时地掌握。

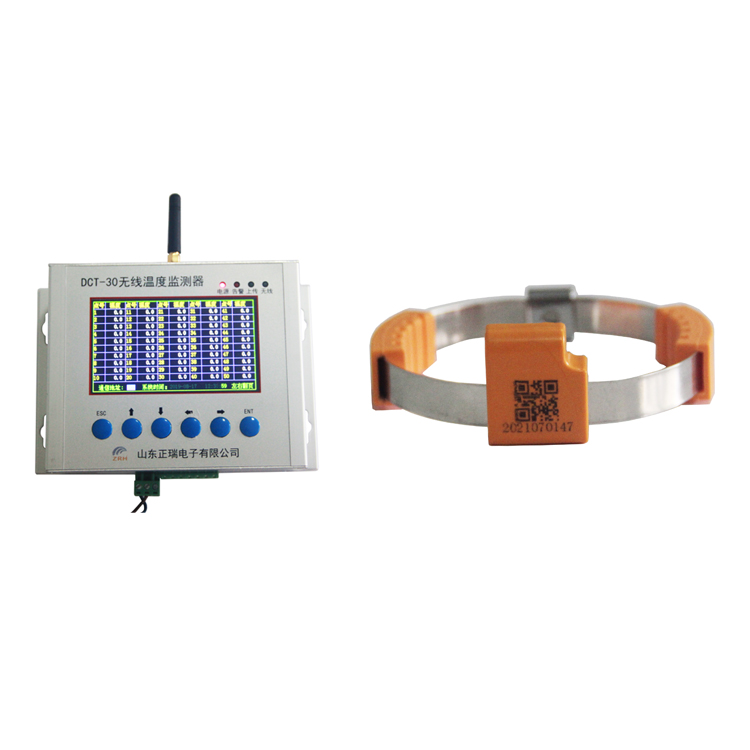

（2）微型无线温度传感器

无线温度传感器具有小巧的体积，当与被测物体表面直接接触时，能保证快速测量温度的变化，并将温度变化的信号传到信号处理及无线发射器，进行信号处理并将处理后的信号通过无线传输到温度监测器。感应电源采用小CT磁饱和技术由一次电流感应出电源，将其安装在开关柜触头或电缆接头上，当通过电流保持在5A以上，感应电源即可不间断提供给传感器稳定的工作电压，消除了电池供电需要停电更换的弊端，大大减少了维护工作量。

（3）触摸屏平板电脑

显示单元采用15.6英寸的触摸屏工控机，安装组态软件采集显示数据。壁挂式安装。

显示单元显示各监测点的名称、位置、实时运行数据、历时曲线（SOE记录）、实时曲线、报表，并具备远传功能?？上允竟芾砦露鹊悖?/span>1000测点。

温度异常时，显示单元能够即时弹出报警界面，并发出蜂鸣声。方便地查询有关报警信息和实时数据，及时掌握各监测点在异常运行时的运行状态，避免恶性事故的发生。

开关柜无线测温可实现的功能

（1）显示实时数据功能：每5分钟记录一次数据，可保存24个月的历史数据。

（2）支持所有参数且单画面至少10个参数的历史曲线调用功能。

（3）管理员管理权限功能：预留三级管理权限，可以通过管理员权限调整温度报警定制设定，系统应当有报警复归功能。

（4）监控参数?；ざㄖ粕柚霉δ?/strong>：当超越定值时，该参数表征为红色闪烁，同时给出报警信息，驱动控制箱上的声光报警器动作。声光报警器应为三色报警柱，绿色正常、黄色预警、红色报警。

（5）历史数据导出功能：导出文件格式为.EXECL格式。

（6）故障显示功能：被测设备温度点的位置非正常工作时显示故障。

（7）数据库功能：存储所有被测点的各个时刻的温度值，以便进行历史查询历史曲线显示。

（8）远程通信：系统提供 RS485 总线通讯方式，可满足远程通信。

（9）远程检测：数据可以上传到阿里云服务器，通过手机APP查看和报警。

开关柜无线测温的优点

（1）实时性：温度采集时间间隔可以按秒级设定，保证数据的记录、分析及时准确，为设备检修、生产调度等提供可靠依据。

（2）安全性：独立式等电位绝缘安装，有效避免爬电影响，

（3）准确性：进口高精度数字式温度传感器，采用接触式测温，测量精准度可达±1℃。

（4）易用性：基于优良的操作平台，采用?？榛杓?，操作简便。

（5）低成本高效益：可以节省人员，提高工作效率；

  开关柜无线测温系统应用在电气设备的各种触点、连接点，如：母线接头、电缆接头、室外刀闸开关触点、变压器及电动机引线接头等测点。系统可以显示整个温度场的分布，可清晰发现温度异常点，判定故障隐患。提前采取措施，避免事故的发生。
