一分钟了解 安装六氟化硫SF6气体泄漏报警监测装置的注意事项
来源：正瑞电子
浏览：922
发布日期：2024-08-15
六氟化硫SF6气体泄漏报警监测装置在电厂、配电室、化工等行业使用居多，它用作封闭式中、高压开关的灭弧和绝缘气体。六氟化硫气体的卓越性能实现了装置经济化、低维护化的操作。与普通装置相比，可以节省最多90％的空间。因为六氟化硫其无色无味，六氟化硫气体泄漏时难以被及时发觉，因此需要安装六氟化硫SF6气体泄漏报警监测装置来实时探测其浓度，防止气体泄漏无人知晓。
山东正瑞总结了以下几个问题在安装时应该会注意以下，避免六氟化硫报警泄漏报警监测装置安装后不起作用。
(1)六氟化硫气体泄漏报警器的安装高度应当根据气体的性质来决定。
(2)被测气体的密度不同，室内六氟化硫气体探测器的安装位置也应不同。被测气体密度小于空气密度时，气体探测器应安装在距屋顶30cm外，方向向下;反之，气体探测器应安装在距地面30cm处，方向向上。
(3)六氟化硫气体泄漏报警器的探头主要是接触燃烧气体传感器的检测元件，由铂丝线圈上包氧化铝和黏合剂组成球状，其外表面附有铂、钯等稀有金属。因此，在安装时一定要小心，避免摔坏探头。
(4)六氟化硫气体泄漏报警器是安全仪表，有声、光显示功能，应安装在工作人员易看到和易听到的地方，以便及时消除隐患。
(5)六氟化硫气体泄漏报警器的周围不能有对仪表工作有影响的强电磁场(如大功率电机、变压器)。

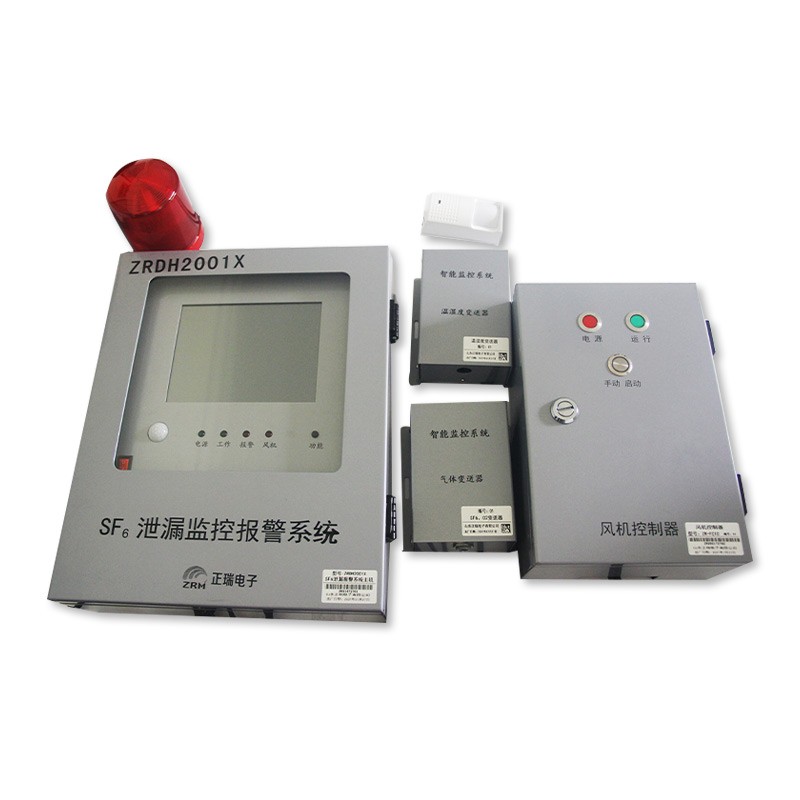

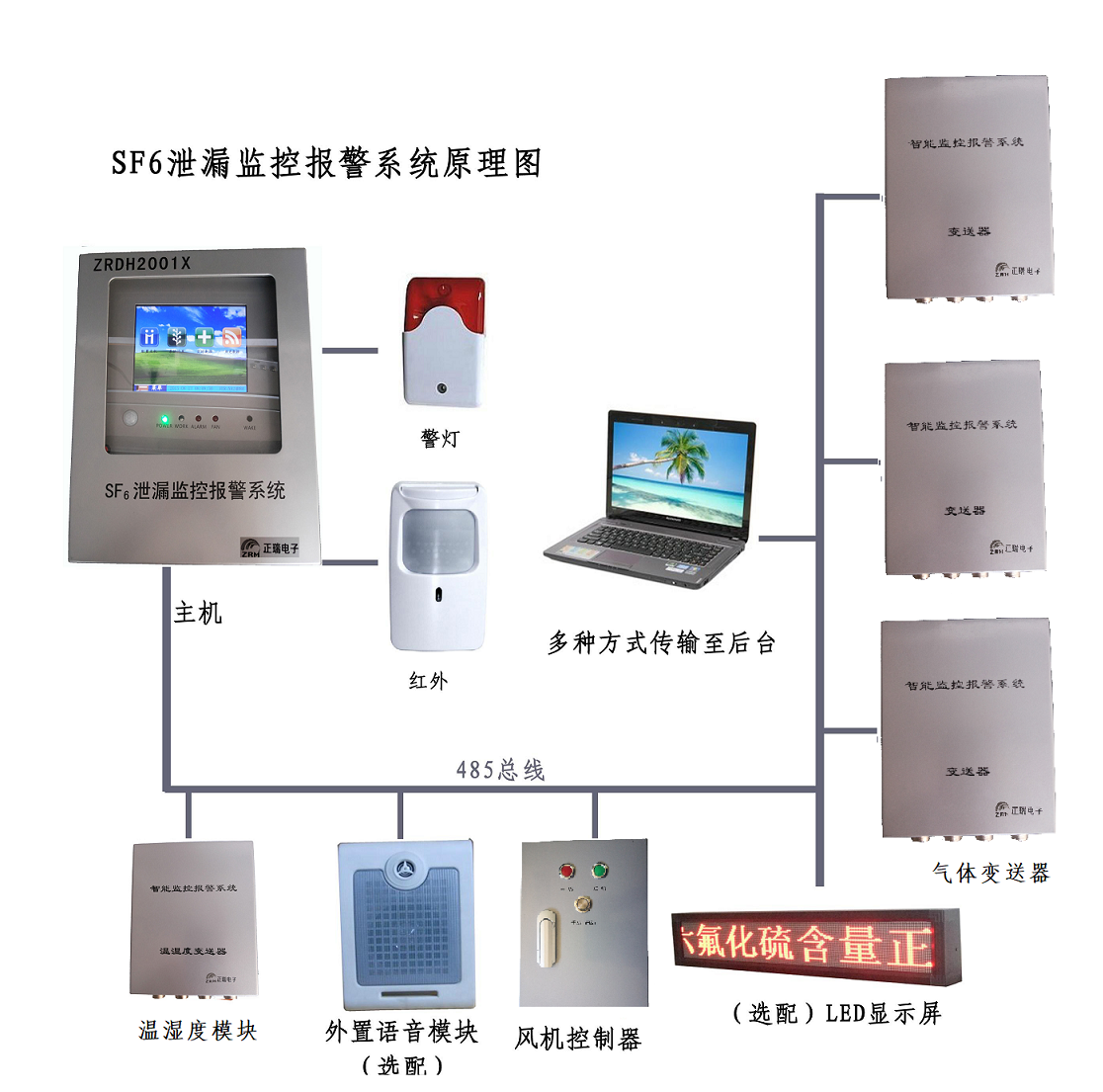

山东正瑞ZRDH2001N型六氟化硫气体泄漏报警监测系统由六氟化硫气体泄漏监测主机、六氟化硫气/氧气变送器、温湿度变送器，通风设备控制器、液晶显示屏等组成。可实时检测SF6气体浓度、氧气含量、温湿度等。系统自动记录各种报警数据，通风设备启动数据，可以设定自动启动通风设备时间，SF6泄露超标以及氧气含量＜18％时，自动启动通风设备．根据用户需要提供与远程通信装置的接口，实现?？?、遥测、遥信等功能。为电力系统、工厂企业的应用提供方便。系统结构图如下图所示：
六氟化硫SF6气体泄漏报警监测系统功能
（1）气体浓度检测和显示功能：
各传感器连续检测并由主机读取和显示GIS室内各监测点处的SF6浓度，当SF6浓度超过设定报警值（出厂默认值1000ppm）时，报警并显示数值。
（2）氧气浓度检测和显示功能：
各传感器连续检测，并由主机读取和显示GIS室内各监测点处的O2浓度。当浓度低于设定报警值（出厂默认值18%）时，报警并显示数值。
（3）气体和氧气浓度控制功能：
SF6气体浓度超标（≧1000ppm）或氧气浓度低于（≦18%）时，控制风机启动通风直到SF6和O2浓度恢复正常。
（4）温度、湿度检测和显示功能：
由就地位置的温湿度传感器实时检测，并由主机读取和显示GIS室内温、湿度值。
（5）传感器通信状况显示功能：
各传感器连续检测并由主机读取和显示GIS室各传感器通信状况，如果发生通信故障，则在界面上故障地址出现“--”和离线。
（6）定时通风功能：
系统可以按时段设定风机每天定时启动和停止，以保证开关室每天都能按需要通风。
（7）风机自动启动功能：
O2含量≤19.6%或SF6气体浓度＞1000ppm时，自动启动风机，每次启动时间按时段自动设置，可手动控制或强制启动风机；
（8）语音提示功能：
当主机开启语言功能时，则系统会在满足规定条件时语音提示告警，提示作业人员进入GIS室注意。
（9）声、光报警功能：
当GIS室环境中SF6、O2气体含量超限时，会发出报警声和红色灯光闪耀。
（10）人体红外感应功能：
当作业人员要进入GIS室前，红外感应器动作，主机会发出提示语音。
六氟化硫SF6泄漏报警监测系统特点：
（1）温湿度、氧气O2、六氟化硫SF6四合一设计；
（2）海量日志数据报警信息存储设计；
（3）可带开关柜接点在线测温功能；
（4）可根据用户需求扩展气体传感器和其他功能；
（5）可编制5路独立通风系统；
（6）GIS室任意门进入均可获得语音提示，强制通风；
（7）RS485、LoRa、RJ45网口、4G等多种通讯方式；
（8）大屏幕液晶动态中文显示，具有屏幕自动?；すδ?。界面友好，刷新速度快；
