企业生产安全保障——六氟化硫SF6气体泄漏报警监测系统

一 、概述



六氟化硫 SF6气体泄漏智能监控报警系统是根据《SF6安全法规》，为在安装有SF6设备的配电装置室的工作人员提供人身健康安全保护而设计、开发的智能型在线监测系统。

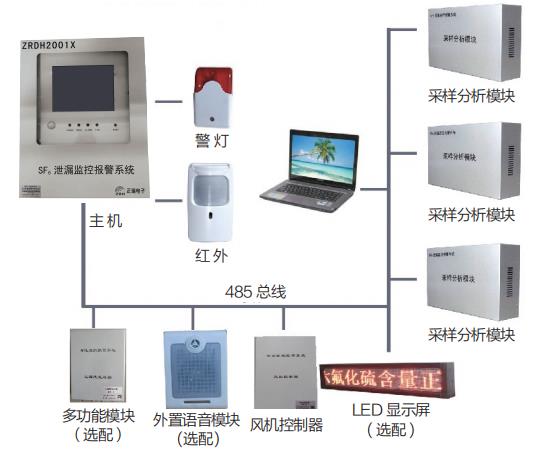

二 、六氟化硫 SF6气体泄露报警监测系统组成



系统由监测主机，氧气/SF6变送器、温湿度变送器，通风设备控制器液晶显示屏等组成。

三、系统装置参数介绍

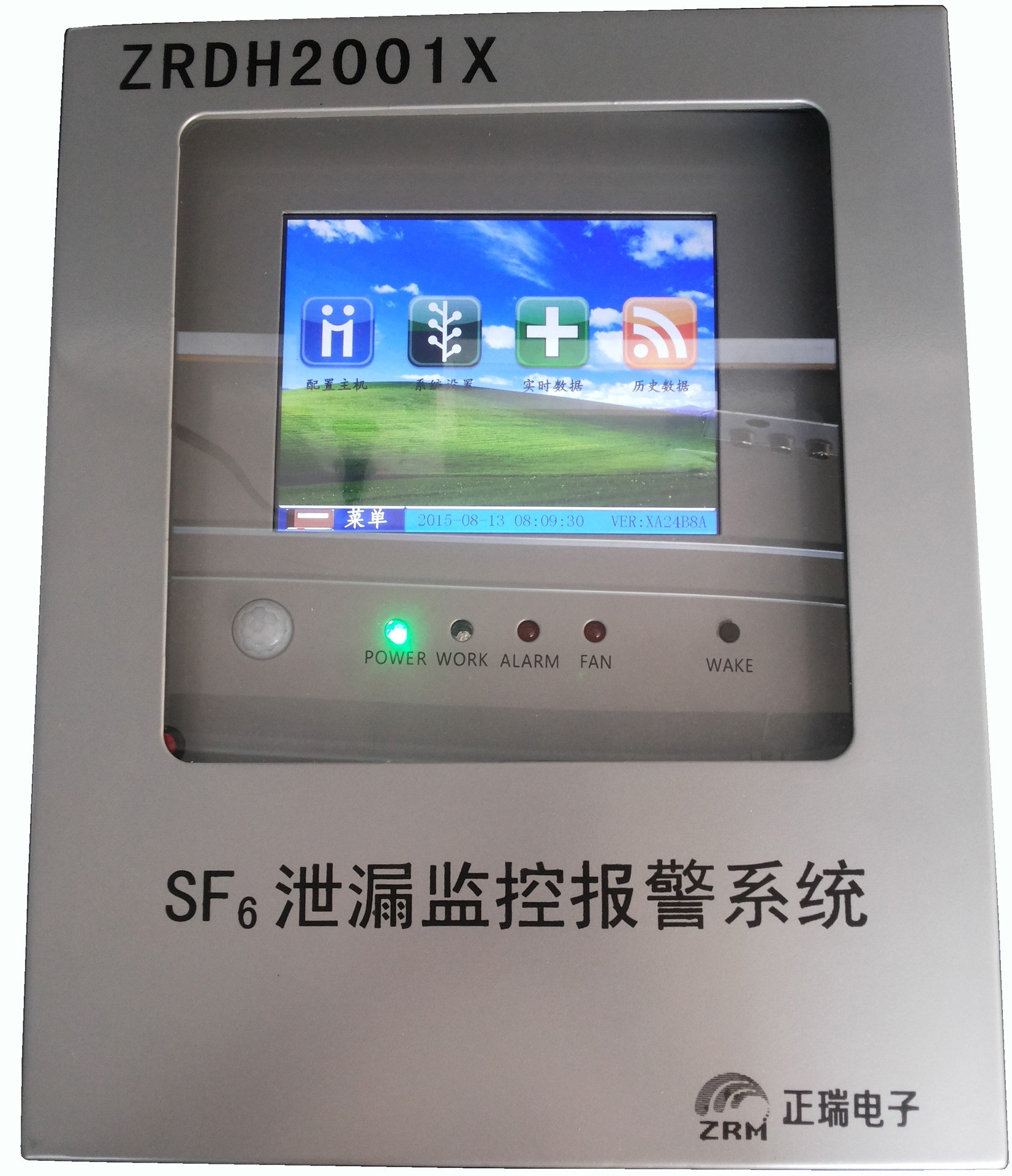

1、 DH2001X主机参数

（1）800mm×600mm的8寸触摸液晶屏显示；

（2）双RS485总线接口，便于组网；

（3）多种报警信号输出（两路掉电报警信号）；

（4）循环采集、分析处理各气体探头的信息及数据；

（5）主机尺寸为：320*400*110（水平*高*厚.单位mm）；

（6）户外防雨箱：320*400*110（水平*高*厚.单位mm）

2、气体取样分析模块（激光红外和超声波两种）



（1）激光红外：采用德国进口的SMARTGAS红外传感器测SF 6，定量程检测；

（2）超声波：电化学超声波原理，定性检测；

3、温湿度变送器



主要功能：

（1）现场温度、湿度的实时检测，并将实时数据传送到主机；

（2）瑞士进口温湿度传感器，温度误差<0.5℃ ，湿度误差为：±3%；

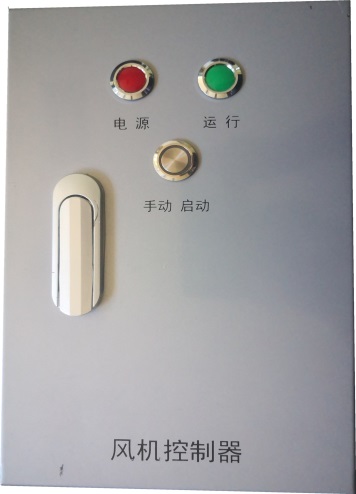

4、风机控制器



（1）主要功能：

是控制风力发电机将风能转化为电能并贮存到蓄电池的装置，

控制器全部采用微电脑和无触点控制技术，并具备各种保护功能。

（2）主要技术参数：

风机控制采用施耐德交流接触器控制输出；

防雷措施RS485总线接口，便于组网；

5、系统参数

（1）SF6浓度超限报警点：1000ppm,精度＜±5%；

（2）O2浓度检测范围0－25%，缺氧报警点：18%，精度＜±0.5%；

（3）温度显示范围：-20～+99℃，精度＜±0.5%；

（4）湿度显示范围：0～99%RH，精度＜±3%；

（5）输入电源：AC220V±20%；

（6）报警输出接点功率：AC220/5；

（7）风机输出接点：380V/15A（三相）或220V/15A；

（8）风机启动：O2含量≤19.6%或SF6气体浓度＞1000ppm时，自动启动风机，

（9）每次启动时间按时段自动设置，可手动控制或强制启动风机；

（10）SF6气体检测报警误差＜5%，O2报警误差＜0.5%；

（11）系统平均无故障工作时间（MTBF）为8000小时；
