无线测温系统是如何判断开关柜设备出现发热故障的？

   现在，电力开关柜测温方面使用无线测温系统的占比范围越来越大，传统的温度测量方式周期长、施工复杂，效率低，不便于管理，发生故障时要耗费大量的人力物理排查和重新铺设线缆。而在特定场合下监测点分散、环境封闭或有高电压，很多功能设计不能满足现在电力系统的需求，那么无线测温系统是怎么监测出电力设备发生故障的呢？
   从开关柜无线测温系统中的原理来说，整个系统得以运行是靠各个环节环环相扣，无线温度传感器可以直接接触高压带电部位，进行近距离测量温度的变化，这样会使得测量数据准确更加准确。

   开关柜无线测温系统通常由温度采集部分、通信网络、集中监控中心后台及监控软件组成，每个配电室做为一个监控单元，统一把数据集中上传至监控室服务器，形成一个完整的无线测温在线监测系统，确保配电室的开关设备统一纳入值班人员的在线监控范围，保证设备正常运行。

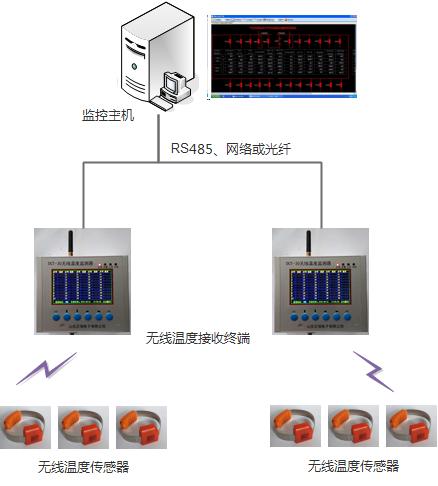

系统结构图如下图所示：





开关柜无线测温系统由数据采集层，网络通信层，集中监控层三部分组成。

1、数据采集层

由无线温度传感器和无线温度监测器组成。

（1）无线温度传感器（型号DTS-6）采用美国TI公司最新推出的无线收发芯片，功耗小，信号强，发射距离不加任何功率放大的情况下可达300米。测温元件同样采用美国TI公司的数字集成芯片，精度高，可达0.5°C。产品如下图所示：

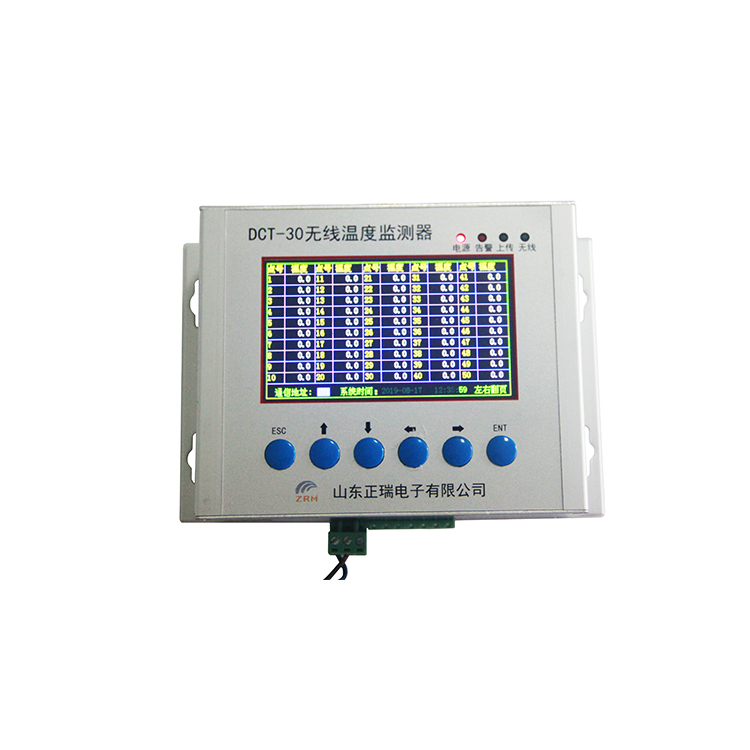

（2）无线温度监测器 (型号DCT-30) 用于接收无线温度传感器发射的无线数字信号, 并将信号转换成电信号,经内部电路处理，通过彩色液晶显示屏显示当前所测温度。同时上传到监控主机，使运行人员能够对温度进行实时在线准确地巡检，对高压电气设备接点温度状态能够及时地掌握。产品如下图所示：

2、网络通信层

  由网络通信器件和通信辅材（485集线器、交换机、通信电缆或光缆，光电转换器件等），组成。

把厂区所有配电室开关柜的温度数据组成合理的工控网络架构，实现现场多功能仪表与站控管理层之间的数据交互，使配电系统管理集中化、信息化、智能化，很大提高了配电系统的安全性、可靠性和稳定性。

3、集中监控层

  由ZRMSCADA监控软件（我公司软件工程师研发）、监控主机及手机APP等部分组成。

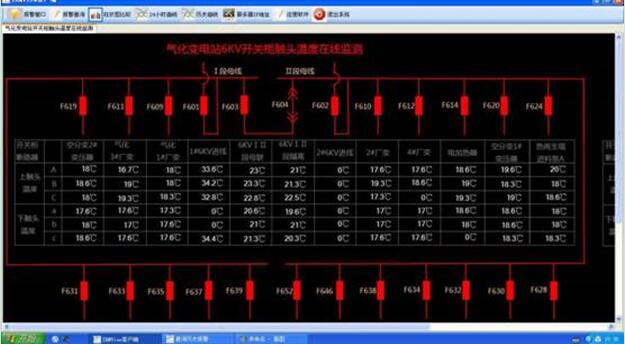

监控主机上安装ZRMSCADA集中监控软件（软件界面可根据用户要求组态各种画面），采集无线温度监测器数据，通过组态画面实时显示温度，超限报警，能够查询温度历史数和曲线进行分析，可通过手机APP查看数据和接收报警通知。同时能够将数据上传阿里云服务器，通过手机APP查看和报警。软件界面如下图所示：



   综上所述：开关柜无线测温系统在后台上会显示出温度传感器测量出的各个部位的温度变化数据，并且就可以将同一部位不同时刻的温度变化数值绘制为一个曲线图，通过曲线图能够预测电力设备温度变化是否到达预警值，及时做好故障检修。系统中可以设置预警值，当某一个配电设备的温度变化到达预警值时，系统会把告警数据推送至云端，并以弹窗的形式展示到值班界面及手机app中，工作人员对开关柜设备是否出现故障及时做出判断并进行问题检修。
