35KV配电室六氟化硫SF6设备泄漏监测方法

一、六氟化硫是什么？

      六氟化硫又称为SF6，这种气体在常温常压下为无色无臭无毒的气体。不燃烧。对热稳定，没有腐蚀性，可以作为通用材料。电绝缘性能和消弧性能好，绝缘性能为空气的2～3倍，而且气体压力越大，绝缘性能越增高。

      六氟化硫气体是无色、无味、无毒、不易燃的惰性气体，具有优良的绝缘性能，主要用作高压开关、大容量变压器、高压电缆的绝缘介质材料，比如：六氟化硫高压开关，GIS（gas insulated substation）组合电气等的绝缘介质就是我们要说的六氟化硫（SF6），所以，在电力系统中，SF6（六氟化硫）气体的作用还是比较明显的。 作为气绝缘体多用作电子设备、雷达波导、粒子加速器、变压器、避雷器等设备，在电力、环境监测、冶金、医学、军事上有着广泛的应用空间。

      SF6气体以其优异的绝缘和灭弧性能，在电力系统中获得了广泛的应用，几乎成了中压、高压和超高压开关中所使用的绝缘和灭弧介质。但其安全性也受到了人们的广泛关注，常态的SF6气体是一种无色、无味、密度比空气重、不易与空气混和的惰性气体，对人体没有毒性。但在高压电弧的作用下，SF6气体会发生部分分解，而其分解产物往往含毒，即便是微量，也能致人非命。当使用以SF6气体为绝缘和灭弧介质的室内开关在使用过程中发生泄漏时，泄漏出来的SF6气体及其分解产物会往室内低层空间积聚，造成局部缺氧和带毒，对进入室内的工作人员的生命安全构成了严重的危险。因此，通过变电站六氟化硫SF6泄漏智能监控系统来检测环境空气中SF6气体含量和氧气含量，已经变得非常重要。

二、六氟化硫（SF6）气体泄漏的处理

       发生SF6气体泄漏时，由于SF6气体较空气重一般往室内空间低层积聚，造成局部缺氧，所以，通风是非常必要的。

（1）所有人员应迅速撤离现场，并开启所有排风机进行排风，在事故发生15分钟以内，所有人员不准进入室内（抢救人员除外）；15分钟以后，4小时以内任何人员进入室内都必须穿防护衣，戴手套及防毒面具；4小时以后进入室内虽然可不用上述措施，但在清扫时仍须采取上述安全措施，只有用仪器检测含氧量（不低于18%）合格后。

（2）当发生大量SF6气体泄漏时，需采取紧急防护措施，撤离气体泄漏现场，并应立即上报，当发生作业人员中毒时，应立即将人员撤离现场,转移到通风良好处休息。

三、变配电所SF6气体泄漏智能在线监测系统

 六氟化硫气体泄漏报警在线监测系统，是根据当前电力系统强调安全生产的形势，采用原装进口高稳定的

六氟化硫气体泄漏报警监测系统，是根据当前电力系统强调安全生产的形势，采用原装进口高稳定的O2气体传感器和德国原装进口SF6气体传感器，双光束双波长非分散式红外吸收光谱技术（NDIR）原理，用于连续检测环境空气中O2气体含量和SF6气体含量，专门为安装有SF6设备室内工作人员提供人身健康安全?；ざ猩杓瓶⒌摹１鞠低晨晒惴河τ糜诟髦值缪沟燃兜腟F6开关室、组合电器室（GIS室）、SF6主变室等。

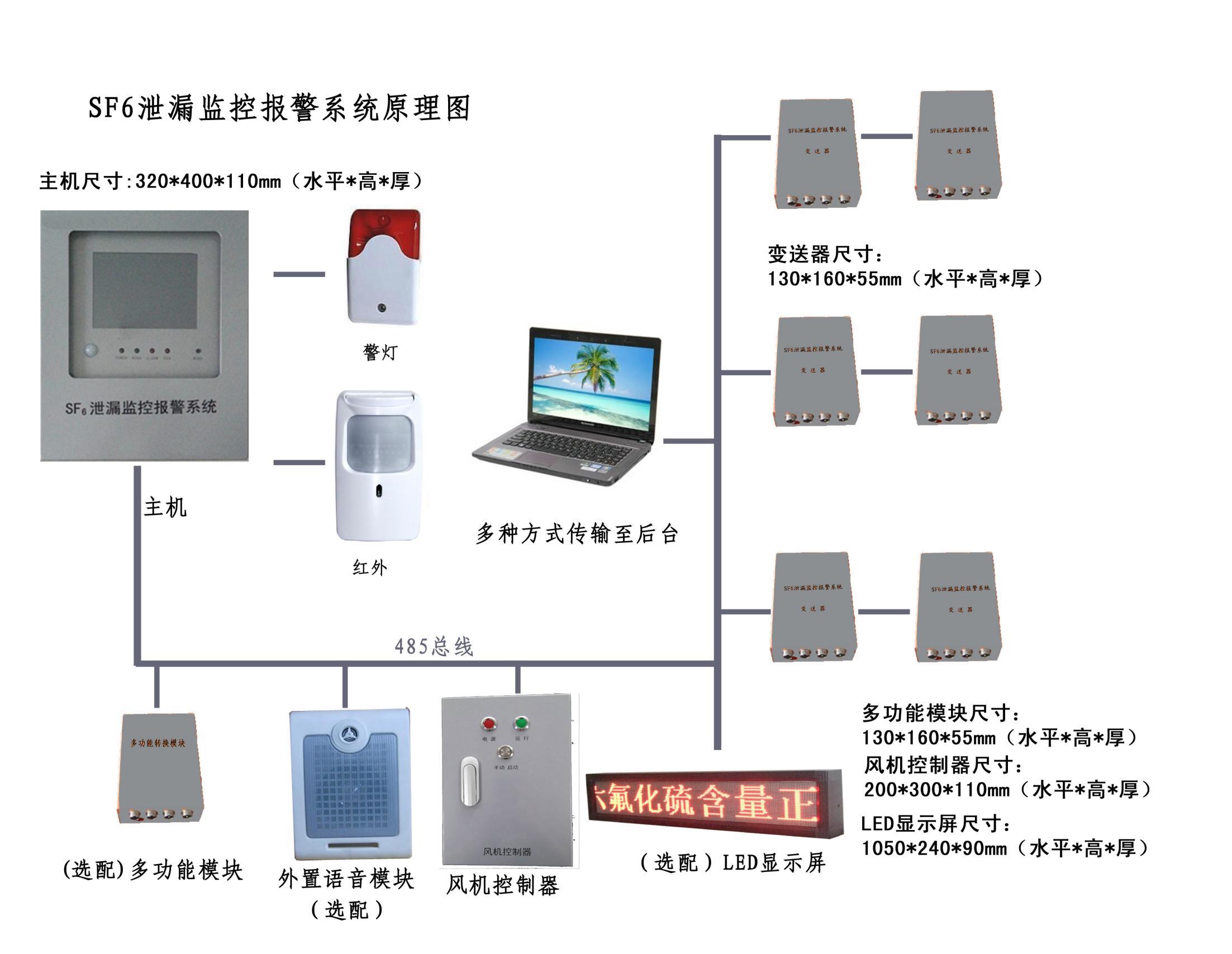

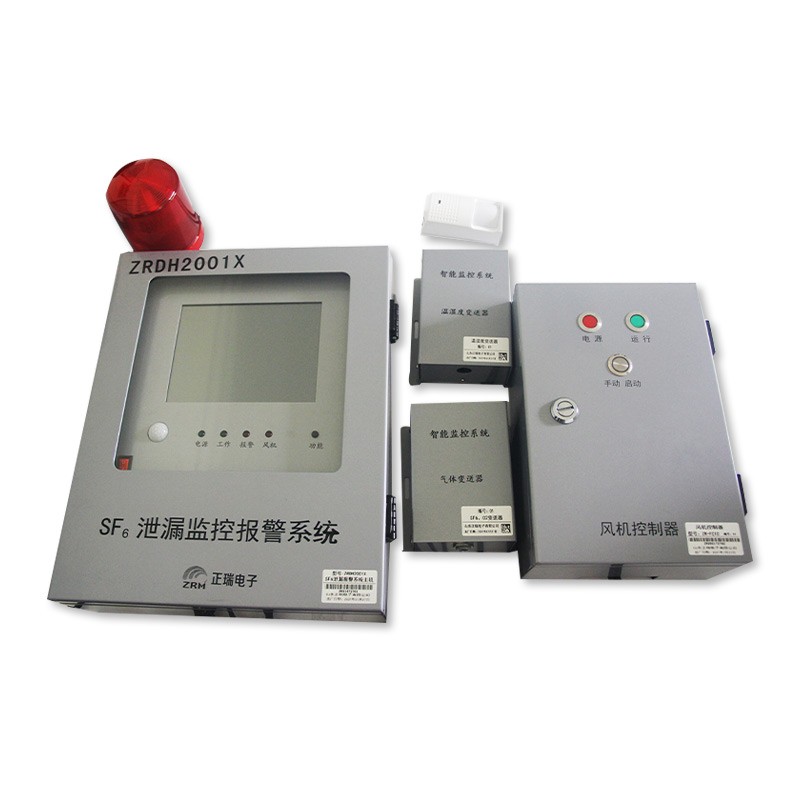

       系统由ZRDH2001X型监控主机，ZRCS-10型SF6/O2气体变送器 ，温湿度采集单元，人体红外感应传感器,声光报警装置，风机控制?？橐约癓ED显示屏等组成。可实时SF6气体浓度定量检测、氧气含量检测、温湿度检测等。系统自动记录各种报警数据，通风设备启动数据，可以自由设定1~1000ppm SF6告警阀值,以及自动启动通风时间，SF6泄露超过设定告警阀值时超标告警，氧气含量＜18％时缺氧告警，并自动启动通风设备以及,声光报警器.根据用户需要提供与远程通信装置的接口，实现?？亍⒁２?、遥信等功能。

四、SF6气体泄漏在线监测系统功能特点：

1、实时显示SF6气体浓度
      系统循环采集被检测区域的空气，在操作控制屏及后台监控计算机上显示该采样空气的SF6含量浓度；告警浓度可按要求在现场设定。


2、实时显示氧气浓度
      检测主机内含有氧气检测传感器，在检测各区域采样气体中SF6气体的含量同时，检测氧气含量，在操作控制屏及后台监控计算机上显示该采样空气中的氧气浓度；告警浓度可按要求在现场设定。

3、告警输出
      当SF6气体或氧气含量达到告警浓度时，操作控制屏将按设定的方式，产生声光、语音报警，并通过软件规约或干接点通知远端监控中心；
      如果有工作人员接近开关时室，操作控制屏内的红外感应被触发，操作控制屏将启动语音提示，通知提示工作人员当前室内是否有SF6或氧气报警。


4、风机控制（定时通风）
      风机有定时启动、告警启动与强制启动三种方式；系统内有多个定时启动的时间，可根据用户的要求设定0～4次定时启动、每次启动的具体时间与时长；
      当SF6气体或氧气浓度达到告警浓度时，可根据用户要求，设定系统是否启动风机进行通风；操作控制屏有风机开与风机关2个按钮，可以用来强制风机启动或关闭。

5、温湿度显示

      由就地位置的温湿度传感器实时检测，并由主机读取和显示GIS室内温、湿度值。

      温度显示范围：-40～65℃ 湿度显示范围：0～99.99%RH。

6、声光报警控制
      可根据用户要求，声光报警在启动后一定时间内自动关闭，以免影响周围居民。

       本系统可广泛应用于各种电压等级的SF6开关室、组合电器室（GIS室）、SF6主变室等。六氟化硫泄漏在线监测系统的搭建对电力系统具有重要作用，它不仅解决了六氟化硫浓度超标不能及时发现从而造成设备损坏或人员伤害的情况，还提升了对六氟化硫气体的智能化、远程话、安全化管理。
