“全天候气体浓度监测师”——六氟化硫气体泄漏报警监测装置

在电力工业中，六氟化硫（SF6）气体是一种重要的介质，它用作封闭式中、高压开关的灭弧和绝缘气体。六氟化硫气体的卓越性能实现了装置经济化、低维护化的操作。与普通装置相比，可以节省最多90％的空间。

正常状态下的六氟化硫气体对人体没有毒性。但在高压电弧的作用下，SF6气体会发生部分分解，而其分解产物往往含有剧毒，即便是微量，也能致人非命。当使用以SF6气体为绝缘和灭弧介质的室内开关在使用过程中发生泄漏时，泄漏出来的SF6气体及其分解产物会往室内低层空间积聚，造成局部缺氧和带毒，对进入室内的工作人员的生命安全构成了严重的危险。因此，在配电室中对六氟化硫气体泄露监测很有必要。

山东正瑞设计生产的六氟化硫气体泄漏报警监测装置广泛应用于电力系统、工厂企业10KV、35KV、110KV、220KV、500KV各种电压等级的SF6开关室、组合电气室（GIS室）、SF6主变室等。

装置介绍：

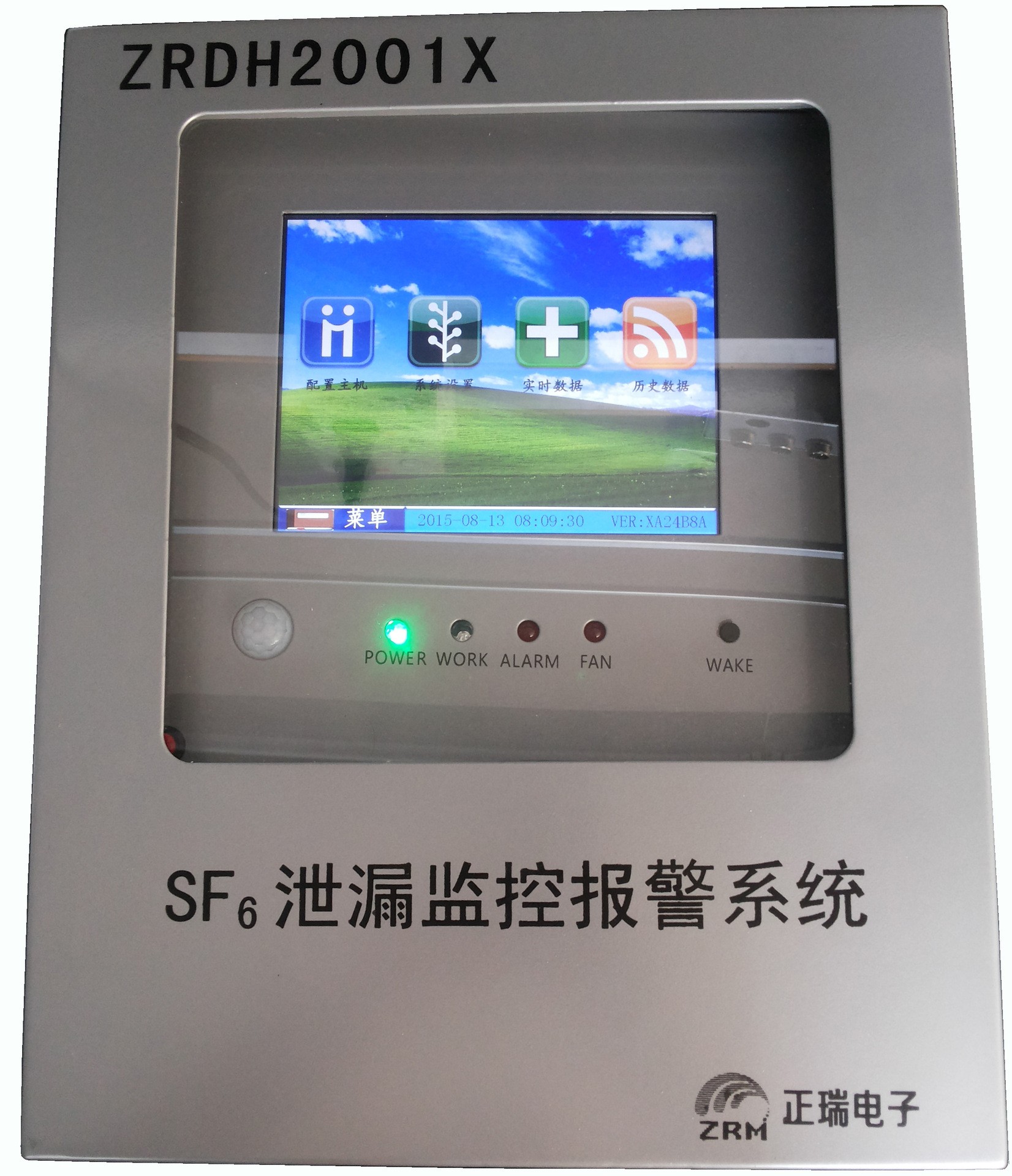

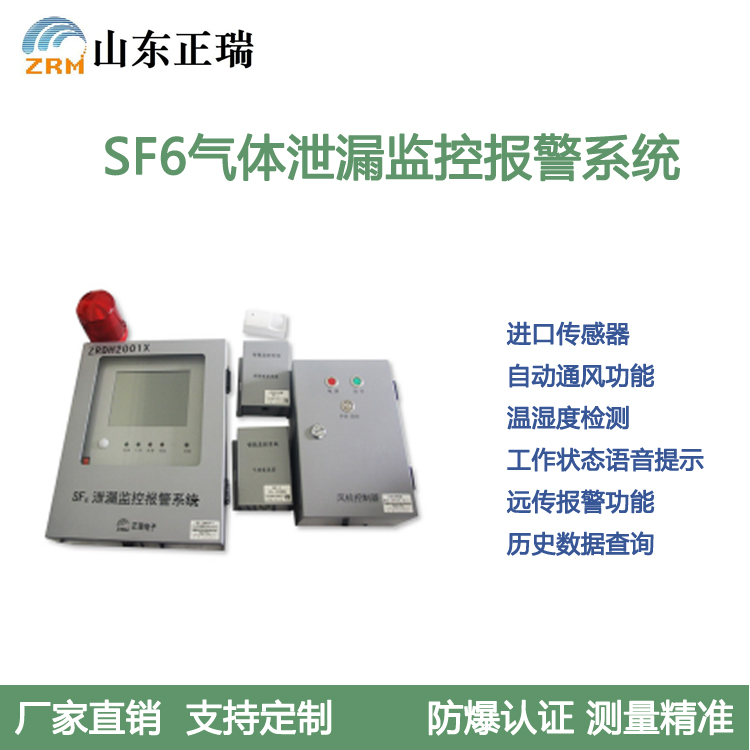

ZRDH2001N型六氟化硫气体泄漏报警监测装置由六氟化硫气体泄漏监测主机、六氟化硫气/氧气变送器、温湿度变送器，通风设备控制器、液晶显示屏等组成。可实时检测SF6气体浓度、氧气含量、温湿度等。系统自动记录各种报警数据，通风设备启动数据，可以设定自动启动通风设备时间，SF6泄露超标以及氧气含量＜18％时，自动启动通风设备．根据用户需要提供与远程通信装置的接口，实现遥控、遥测、遥信等功能。为电力系统、工厂企业的应用提供方便。系统结构图如下图所示：





SF6泄漏报警监测系统功能

（1）气体浓度检测和显示功能：

各传感器连续检测并由主机读取和显示GIS室内各监测点处的SF6浓度，当SF6浓度超过设定报警值（出厂默认值1000ppm）时，报警并显示数值。

（2）氧气浓度检测和显示功能：

各传感器连续检测，并由主机读取和显示GIS室内各监测点处的O2浓度。当浓度低于设定报警值（出厂默认值18%）时，报警并显示数值。

（3）气体和氧气浓度控制功能：

SF6气体浓度超标（≧1000ppm）或氧气浓度低于（≦18%）时，控制风机启动通风直到SF6和O2浓度恢复正常。

（4）温度、湿度检测和显示功能：

由就地位置的温湿度传感器实时检测，并由主机读取和显示GIS室内温、湿度值。

（5）传感器通信状况显示功能：

各传感器连续检测并由主机读取和显示GIS室各传感器通信状况，如果发生通信故障，则在界面上故障地址出现“--”和离线。

（6）定时通风功能：

系统可以按时段设定风机每天定时启动和停止，以保证开关室每天都能按需要通风。

（7）风机自动启动功能：

O2含量≤19.6%或SF6气体浓度＞1000ppm时，自动启动风机，每次启动时间按时段自动设置，可手动控制或强制启动风机；

（8）语音提示功能：

当主机开启语言功能时，则系统会在满足规定条件时语音提示告警，提示作业人员进入GIS室注意。

（9）声、光报警功能：

当GIS室环境中SF6、O2气体含量超限时，会发出报警声和红色灯光闪耀。

（10）人体红外感应功能：

当作业人员要进入GIS室前，红外感应器动作，主机会发出提示语音。

SF6泄漏报警监测系统特点：

（1）温湿度、氧气O2、六氟化硫SF6四合一设计；

（2）海量日志数据报警信息存储设计；

（3）可带开关柜接点在线测温功能；

（4）可根据用户需求扩展气体传感器和其他功能；

（5）可编制5路独立通风系统；

（6）GIS室任意门进入均可获得语音提示，强制通风；

（7）RS485、LoRa、RJ45网口、4G等多种通讯方式；

（8）大屏幕液晶动态中文显示，具有屏幕自动保护功能。界面友好，刷新速度快；



结语：

以上就是关于“全天候气体浓度监测师”——六氟化硫气体泄漏报警装置的相关介绍，在国家标准《电业安全工作规程》（发电厂和变电站部分）中特别规定，安装有SF6六氟化硫设备的配电装置室内必须保证SF6六氟化硫气体浓度值小于1000ppm，而且还要装设强力通风装置，以及具有报警功能的氧气含量浓度和六氟化硫SF6气体泄漏监测装置。
