六氟化硫气体检测——SF6气体红外泄漏报警监测系统

六氟化硫SF6气体泄漏报警监测系统，是根据当前电力系统强调安全生产的形势，采用原装进口高稳定的O2气体传感器和德国原装进口SF6气体传感器，双光束双波长非分散式红外吸收光谱技术（NDIR）原理，用于连续检测环境空气中O2气体含量和SF6气体含量，专门为安装有SF6设备室内工作人员提供人身健康安全?；ざ猩杓瓶⒌?。本系统可广泛应用于各种电压等级的SF6开关室、组合电器室（GIS室）、SF6主变室等。



SF6气体以其优异的绝缘和灭弧性能，在电力系统中得到广泛的应用，几乎成了中压、高压和超高压电气设备使用的唯一绝缘和灭弧介质。当使用以SF6气体为绝缘和灭弧介质的室内开关在使用过程中发生泄漏时，泄漏出来的SF6气体及其分解物会往室内低层空间积聚，造成局部缺氧和带毒，对进入室内的工作人员的生命安全构成严重的危险，所以了解室内环境状况并及时通风变得非常必要。

ZRDH2001X 六氟化硫SF6气体泄漏报警监测系统，是根据当前电力系统强调安全生产的形势，采用德国原装进口SF6气体传感器，双光束双波长非分散式红外吸收光谱技术（NDIR）原理，和电化学技术有效结合，以及数据采集、数据分析处理、通信技术于一体的开放系统平台。整个系统采用?？榛杓?，便于工程安装及工程维护。在传输条件完备的情况下，可以依托网络组建监控中心，在远端监控中心可随时掌握底端变电站、GIS开关室的温湿度、氧气含量等环境量以及SF6气体泄露状况。从而可实现对变电站、GIS开关室无人值守，提高管理效率，完善维护体制。监控中心以数据库为核心，既可以实时监控变电站、开关室的环境及设备运行状况，又可以根据以往的环境、设备运行数据进行统计、分析，为管理者提供决策依据。

ZRDH2001X  型SF6气体泄漏在线监测报警系统组成

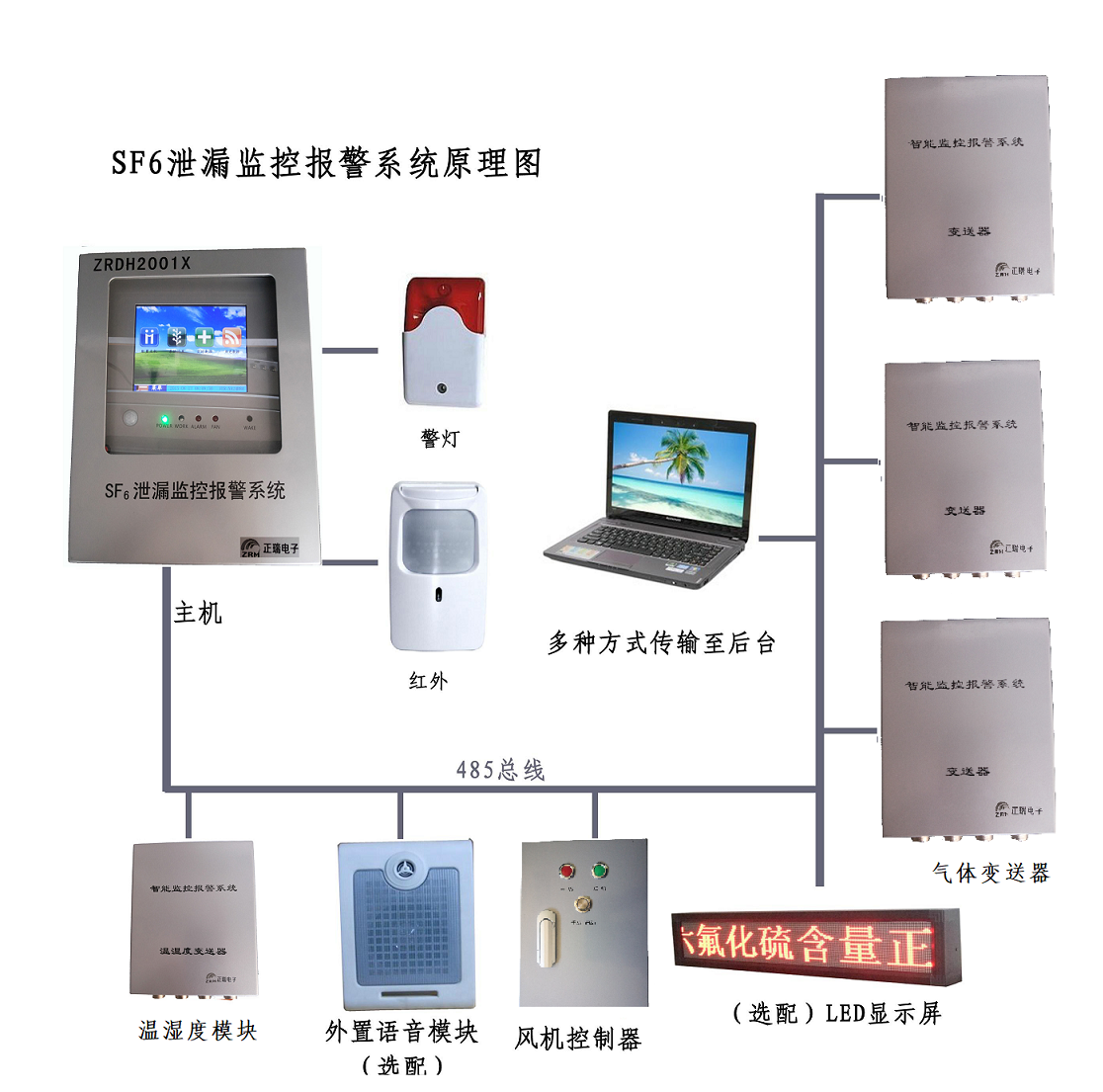

系统由ZRDH2001X型监控主机，ZRCS-10型SF6/O2气体变送器 ，温湿度采集单元，人体红外感应传感器,声光报警装置，风机控制?？橐约?/span>LED显示屏等组成。可实时SF6气体浓度定量检测、氧气含量检测、温湿度检测等。系统自动记录各种报警数据，通风设备启动数据，可以自由设定1~1000ppm SF6告警阀值,以及自动启动通风时间，SF6泄露超过设定告警阀值时超标告警，氧气含量＜18％时缺氧告警，并自动启动通风设备以及,声光报警器.根据用户需要提供与远程通信装置的接口，实现?？?、遥测、遥信等功能。



ZRDH2001X型SF6气体泄漏在线监测报警系统功能

（1）气体浓度检测和显示功能：

各传感器连续检测并由主机读取和显示GIS室内各监测点处的SF6浓度，当SF6浓度超过设定报警值（出厂默认值1000ppm）时，报警并显示数值。

（2）氧气浓度检测和显示功能：

各传感器连续检测，并由主机读取和显示GIS室内各监测点处的O2浓度。当浓度低于设定报警值（出厂默认值18%）时，报警并显示数值。

（3）气体和氧气浓度控制功能：

SF6气体浓度超标（≧1000ppm）或氧气浓度低于（≦18%）时，控制风机启动通风直到SF6和O2浓度恢复正常。

（4）温度、湿度检测和显示功能：

由就地位置的温湿度传感器实时检测，并由主机读取和显示GIS室内温、湿度值。

（5）传感器通信状况显示功能：

各传感器连续检测并由主机读取和显示GIS室各传感器通信状况，如果发生通信故障，则在界面上故障地址出现“--”和离线。

（6）定时通风功能：

系统可以按时段设定风机每天定时启动和停止，以保证开关室每天都能按需要通风。

（7）风机自动启动功能：

O2含量≤19.6%或SF6气体浓度＞1000ppm时，自动启动风机，每次启动时间按时段自动设置，可手动控制或强制启动风机；

（8）语音提示功能：

当主机开启语言功能时，则系统会在满足规定条件时语音提示告警，提示作业人员进入GIS室注意。

（9）声、光报警功能：

当GIS室环境中SF6、O2气体含量超限时，会发出报警声和红色灯光闪耀。

（10）人体红外感应功能：

当作业人员要进入GIS室前，红外感应器动作，主机会发出提示语音，加强现场工作人员的直观感觉。



本系统可广泛应用于各种电压等级的SF6开关室、组合电器室（GIS室）、SF6主变室等。

案例赏析：

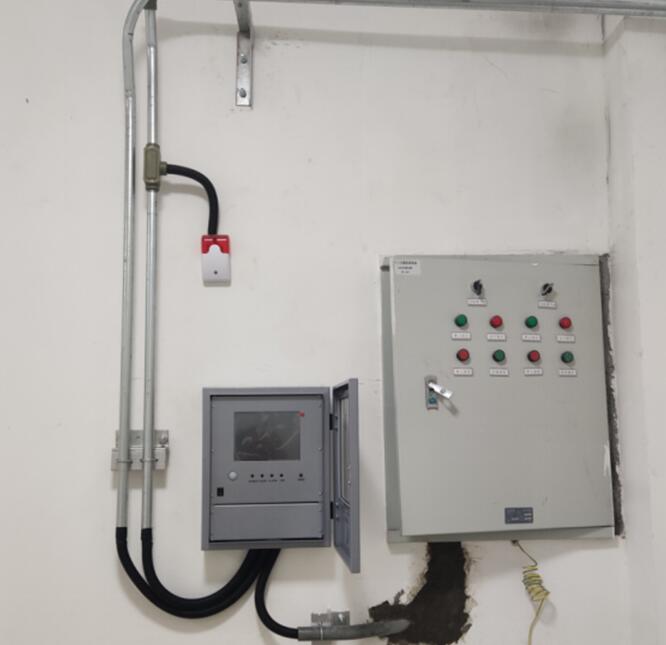

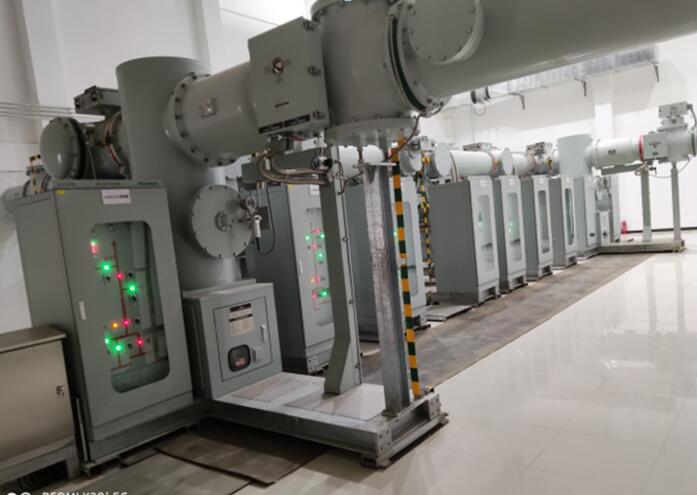

（1）渭河彬州化工六氟化硫气体泄露监测







渭河彬州化工六氟化硫气体泄露监测，整个系统采用?？榛杓疲阌诠こ贪沧凹肮こ涛?。在传输条件完备的情况下，可以依托网络组建监控中心，在远端监控中心可随时掌握底端变电站、ＧＩＳ开关室的温湿度、氧气含量等环境量以及SF6气体泄露状况。从而可实现对变电站、无人值守的ＧＩＳ开关室提高管理效率、完善维护体制。监控中心以数据库为核心，既可以实时变电站、开关室的环境及设备运行状况的监控，又可以根据以往的环境、设备运行数据进行统计、分析，为管理者提供决策依据。
