分布式光纤测温--高压母线测温解决方案

一、背景

某化工企业因生产需要监测厂区内地下室的高压电缆线的实时温度，由于地下室、管道以及桥架的特殊环境，不适合安装表带式测温传感器。为解决此问题，我们针对客户的需求提出使用分布式光纤测温主机+监测系统的解决方案。

二、分布式光纤测温系统原理

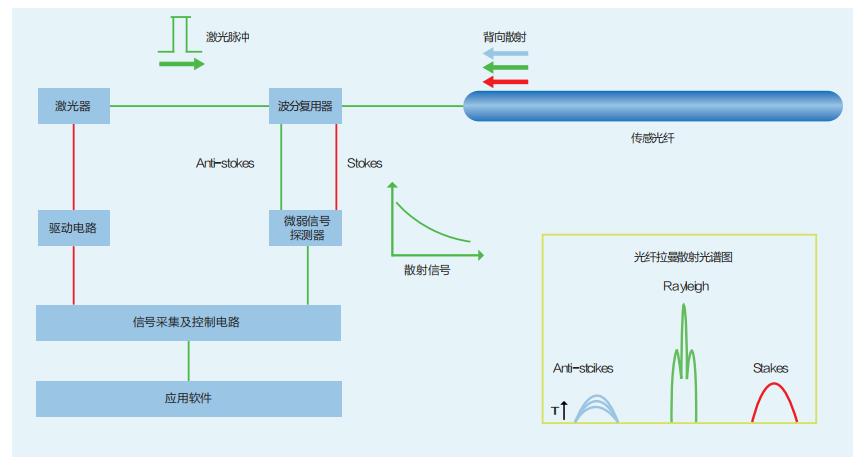

 分布式光纤测温系统其工作原理是利用光在光导纤维中传输时产生的自发喇曼(Raman) 散射和光时域反射(OTDR)原理来获取空间温度分布信息。Raman散射光的强度与温度成正比。测量散射光强度得到沿光纤分布的温度。

三、分布式光纤测温主机硬件参数

分布式光纤测温主机采用多项光电测量和光纤技术以及性能高的光电器件，测量距离（16km）可定制、响应速度（2s）、测温精度（0.5℃）。分布式光纤测温系统温度采集主机主要分为自带工控机功能主机和外置工控机功能主机两种。



产品名称	外置工控机功能主机	自带工控机功能主机
测量距离	1~16km	1~16km
通道数	1/2/4/6/8/12/16  通道	1/2/4/6/8/12/16  通道
测量时间	最小 1s/通道	最小 1s/通道
探测单元长度	0.5~3m	0.5~3m
测温范围	-40℃~85℃（常规光纤） -40℃~250℃（特殊光纤）	-40℃~85℃（常规光纤） -40℃~250℃（特殊光纤）
取样间隔	0.2/0.4m	0.2/0.4m
定位精度	小于 1m	小于 1m
定温动作温度	用户自主设置	用户自主设置
主机寿命	10年	10年
光纤接口	FC/APC 、E2000	FC/APC 、E2000 通道数最多可扩展至 16 路
通信接口	LAN \USB \RS232 \继电器	USB\RJ45\VGA\RS232\16路开关量（可宽展）
工作温度	（-10~50 ）℃	（-10~50 ）℃
存储温度	（-20~80 ）℃	（-20~80 ）℃
工作湿度	（0~95 ％）R.H.  无凝露	（0~95 ％）R.H.  无凝露
工作电源	DC 24V 或者 AC 220V ，50W	DC 24V 或者 AC 220V ，50W
IP等级	IP50	IP50

四、分布式感温光缆

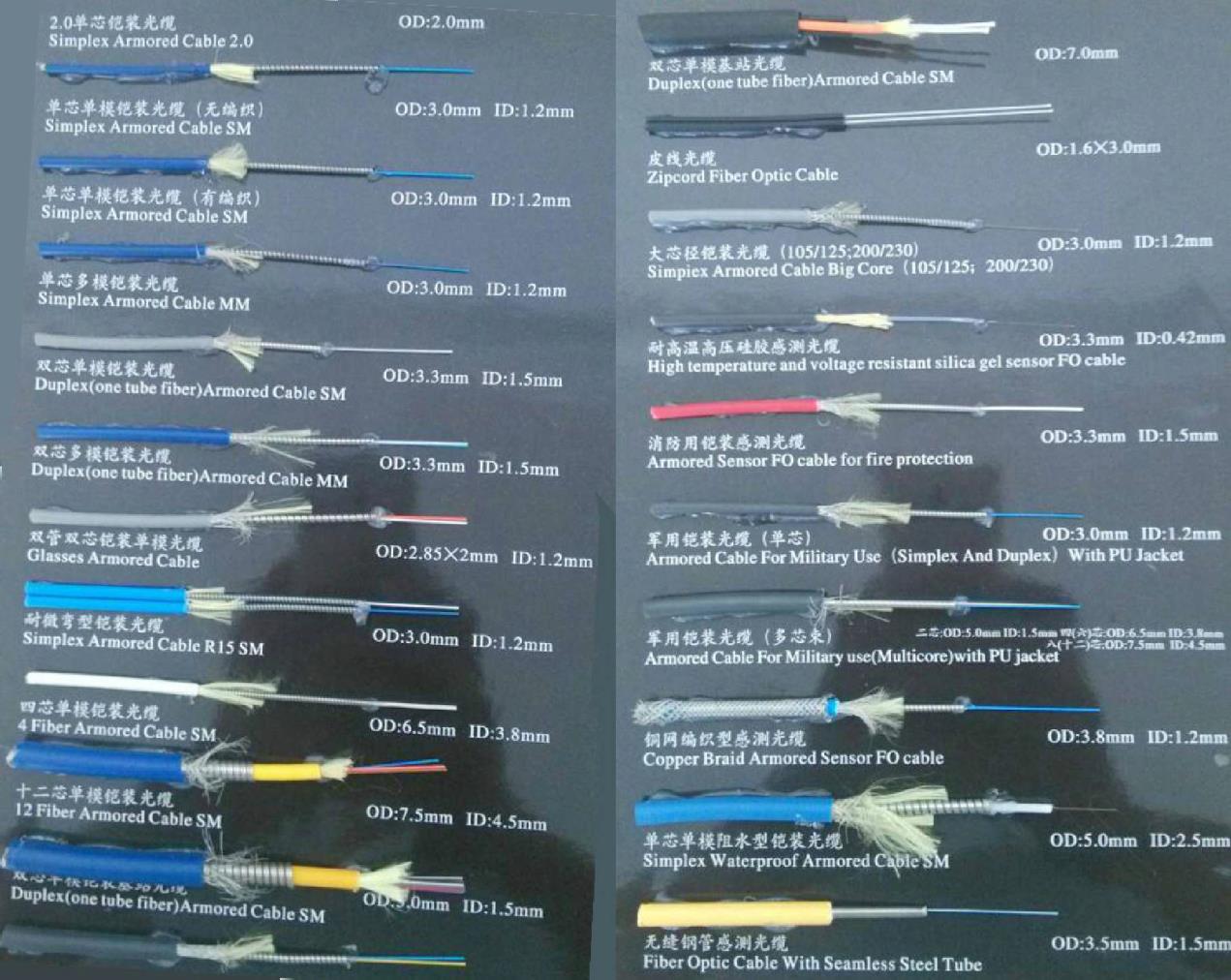

传感光缆采用特殊设计的快速导热型光缆，纤芯采用进口GI 62.5/ 125多模光纤，光纤保护层选用强度高聚合物及不锈钢螺旋管铠装护套，外护套为低烟无卤阻燃材料，抗拉强度、耐弯、耐压性能好，防水、抗腐蚀性，稳定可靠，工作寿命长。经过特殊设计的光缆结构，既能快速传递外界热量，又可有效保护光缆内部的光纤，还能防止啮齿动物的啮咬，尤其适合工业消防监测应用及工程施工需求。

感温光缆根据适用环境及实际需求可具体定制生产光纤接头常规规格为 FC/APC 、E2000；

（光缆示意图）

技术参数：

光纤类型：GI 62.5/125um

光纤接头：FC/APC,E2000/APC(可选）

光缆寿命：＞30年

光缆外径：3mm-6mm

抗拉强度： ＞600N

抗压强度： 3000N

弯曲半径：≥60mm

拉力：安装过程中，最大200N

   使用过程中，最大125N

外护套：阻燃聚合物  不锈钢管

测温范围：-40℃～＋120℃(由光缆结构决定)

五、现场施工

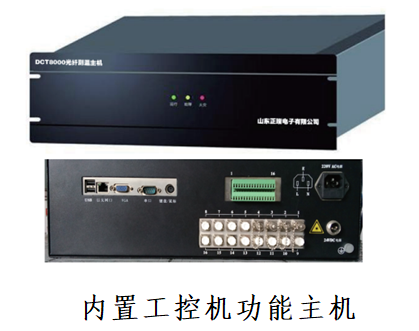

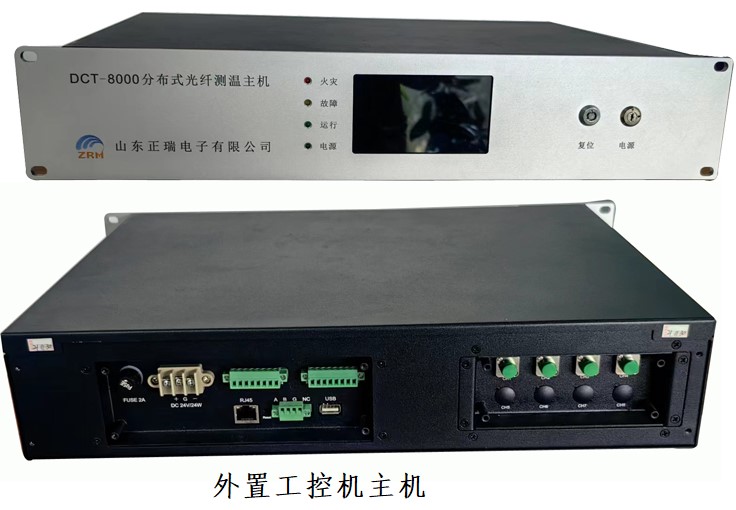

图一 分布式光纤主机

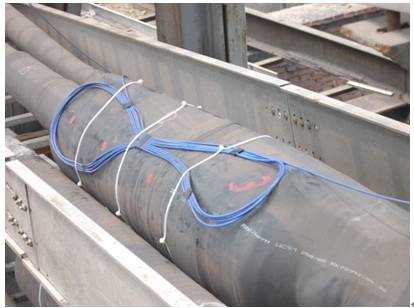

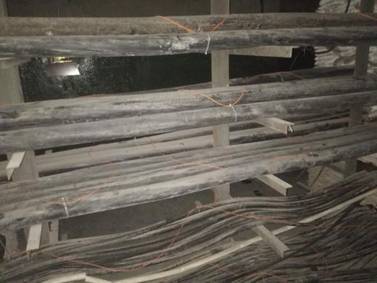

图二 光纤敷设：

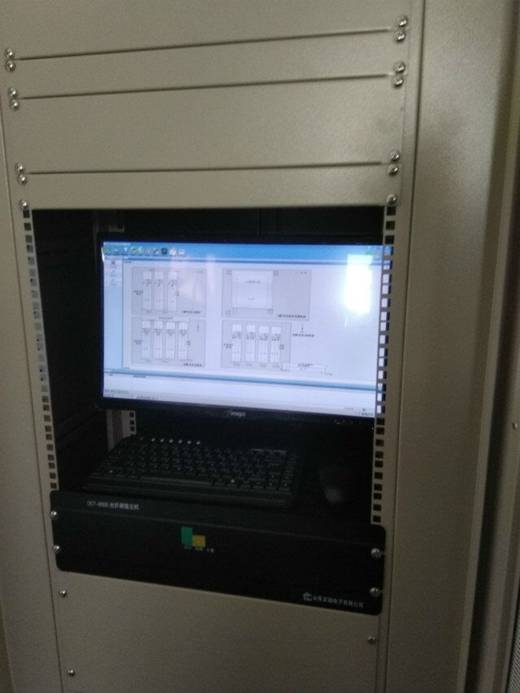

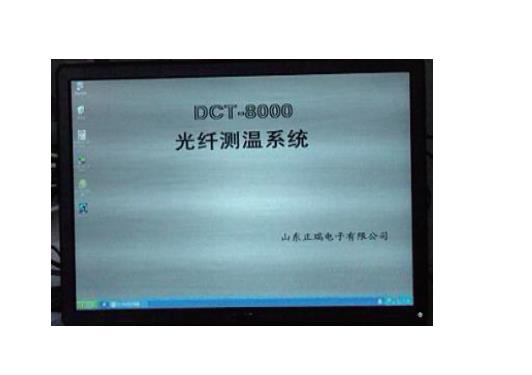

图三：软件界面



基于Web的以太网系统架构；

人性化中文界面；

可视化视图，易于定位；

简单易用，操作方便；

历史数据查询及统计分析；

量身定制开发；

报警继电器输出多达48路;

六、应用领域

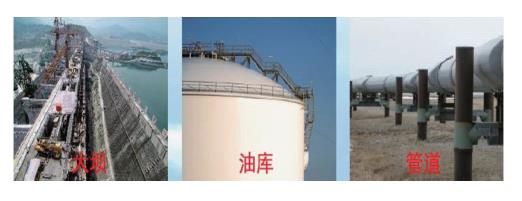

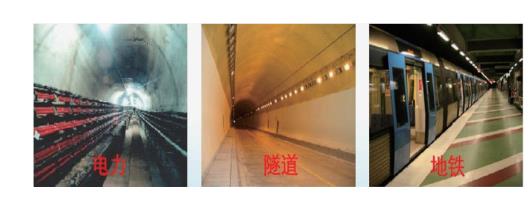

分布式光纤测温系统集光、电、机械、计算机和微弱信号检测等技术为一体，可实现大范围空间温度分布式实时测量，具有测量距离长、覆盖探测区域、实时监测、可精确定位等优点，在交通隧道、地铁、电力、石化、水利等等领域均有应用。

分布式光纤测温系统在交通隧道、地铁、电力、石化、水利等等领域均有应用。
