变压器铁芯夹件接地电流在线监测装置安装手册
来源：正瑞电子
浏览：1739
发布日期：2023-02-10
我公司研发的 ZRJD2000 变压器铁芯接地电流在线监测系统可以监测铁芯引出线上电流值的大小，并上传到监控后台主机，通过监控软件可实现实时数据查看，报警提示，历史数据曲线查询等功能。
下面介绍变压器铁芯夹件接地电流在线监测装置的安装.

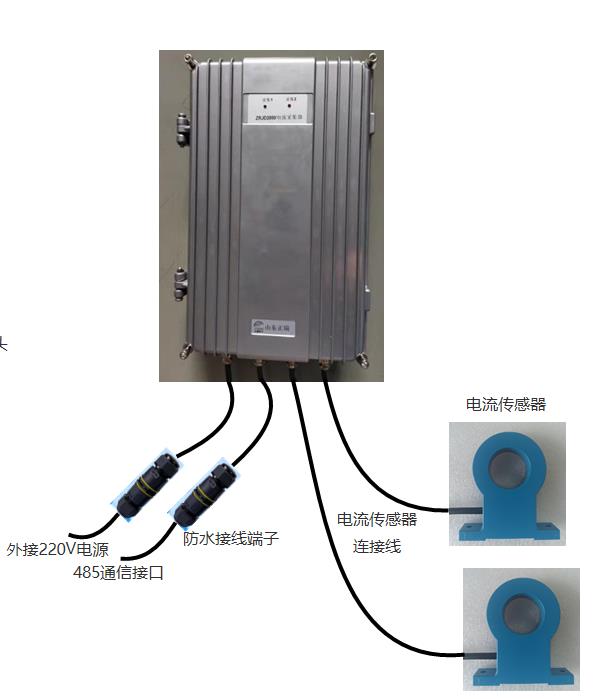

系统安装接线图:
ZRZJ2000采集器安装到变压器铁芯接地和夹件接地线附近，因为传感器引出带航空插头馈线最长不能超过2.5米。电流传感器连接线，一头航空插头，一头电流传感器，线长1米，出厂前已做好并测试；
ZRZJ2000采集器安装尺寸:

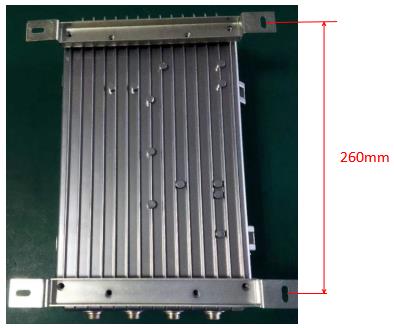

(采集器背面固定支架安装图)
采集器背面有与固定支架的配装孔。

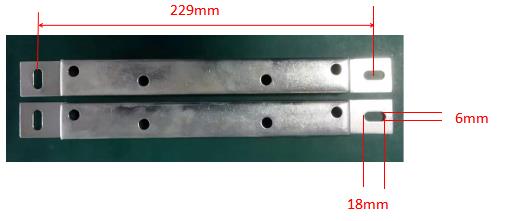

固定支架 测量为安装孔中心距离；

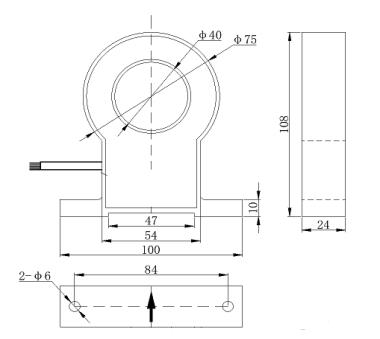

传感器安装尺寸:

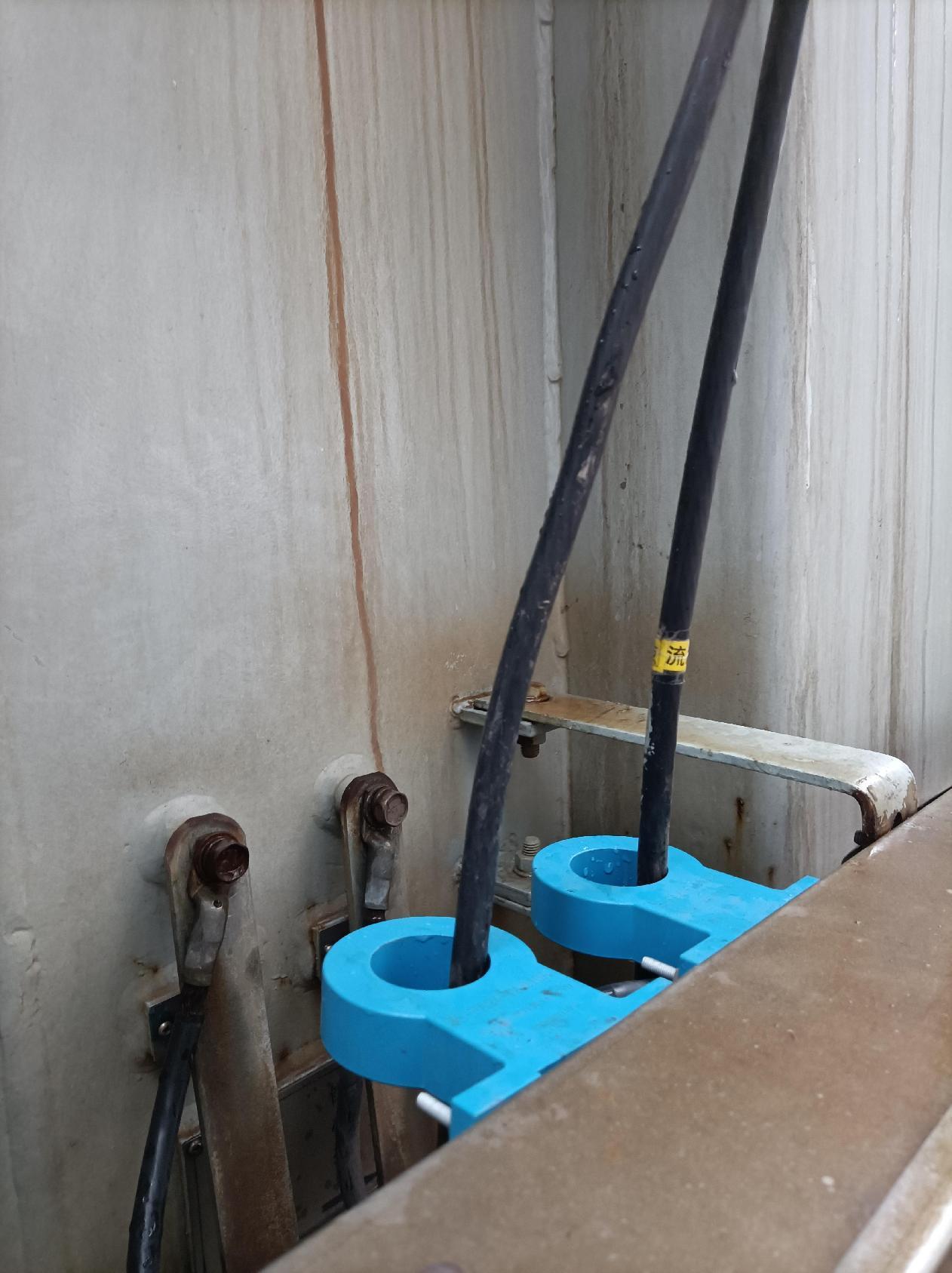

(安装图)
如果铁芯接地线全为铜排连接接地，可选用内径为50cm的的电流传感器。
