一、综述

分布式光纤测温系统集光、电、机械、计算机和微弱信号检测等技术为一体，可实现大范围空间温度分布式实时测量，具有测量距离长、覆盖探测区域、实时监测、可精确定位等优点，在交通隧道、地铁、电力、石化、水利等等领域均有应用。

分布式光纤测温系统可同时实现温度测量和空间定位功能，其中温度测量利用光纤自发拉曼（Raman）散射效应，空间定位利用光时域反射（OTDR）技术。

光纤既是传输介质，又是传感器。高速驱动电路驱动激光器发出一窄脉宽激光脉冲，激光脉冲经波分复用器后沿传感光纤向前传输，激光脉冲与光纤分子相互作用，产生多种微弱的背向散射，包括瑞利（Rayleigh）散射、布里渊（Brillouin）散射和拉曼（Raman）散射等，其中拉曼散射是由于光纤分子的热振动，产生温度不敏感的斯托克斯（Stokes）光和温度敏感的反斯托克斯（Anti-Stokes）光，两者的波长不一样，经波分复用器分离后由高灵敏的探测器所探测。光纤中的Anti-Stokes光强受外界温度调制，Anti-Stokes与Stokes的光强比值准确反映了温度信息；不同位置的拉曼散射信号返回探测器的时间是不一样的，通过测量该回波时间即可确定散射信号所对应的光纤位置；结合高速信号采集与数据处理技术，可准确、快速地获得整根传感光纤上任一点的温度分布信息。

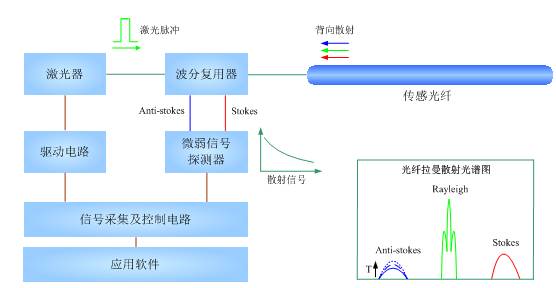

分布式光纤测温技术原理

二、系统组成

2.1系统组成概述

系统主要包括测量主机、传感光缆、用户软件和相关配件。

2.1.1测温主机

测温主机采用多项光电测量和光纤技术以及性能高的光电器件，测量距离（16km）可定制、响应速度（2s）、测温精度（0.5℃）?？突Э梢哉攵杂τ眯枨螅≡裣嘤Φ男秃拧?/span>

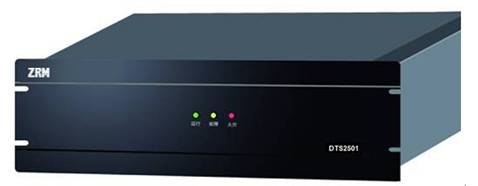

测量主机外观

分布式光纤测温系统技术指标如下：

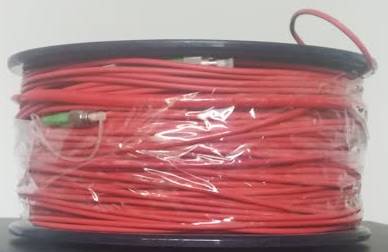

2.1.2感温探测光缆

传感光缆采用特殊设计的快速导热型光缆，纤芯采用进口GI 62.5/ 125多模光纤，光纤?；げ阊∮酶咔慷染酆衔锛安恍飧致菪茴盎ぬ祝饣ぬ孜脱涛蘼弊枞疾牧希估慷取⒛屯洹⒛脱剐阅芎茫浪?、抗腐蚀性，稳定可靠，工作寿命长。经过特殊设计的光缆结构，既能快速传递外界热量，又可有效?；す饫履诓康墓庀?，还能防止啮齿动物的啮咬，尤其适合工业消防监测应用及工程施工需求。

感温探测光缆的技术参数如下：

光纤类型  GI 62.5/125um

光纤接头  FC/APC,E2000/APC(可?。?/strong>

光缆寿命  大于30年

光缆外径  3mm-6mm

抗拉强度  ＞600N

抗压强度  3000N

弯曲半径  ≥60mm

外护套  阻燃聚合物  不锈钢管

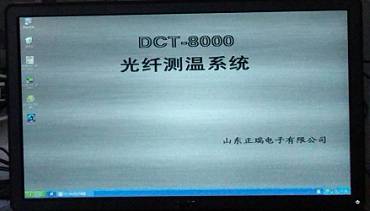

2.1.3用户软件(可根据客户需求量身定制)

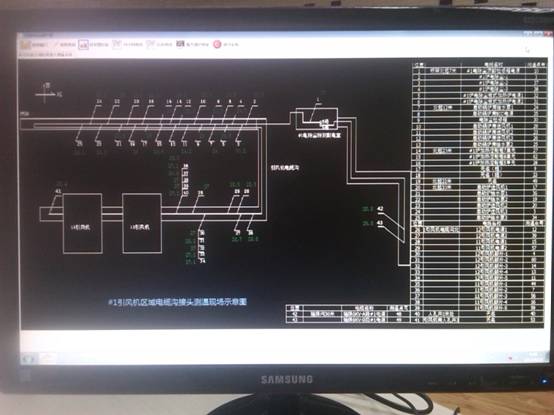

用户软件为自主设计开发，为用户提供人性化、功能完善的中文交互界面，实时显示温度分布曲线和待测区域报警状态，可根据实际工况分区设置多级报警阈值，并提供历史数据查询及统计分析功能。采用先进的基于Web的以太网系统架构，系统可以方便地与客户局域网连接，在网络内的每一台计算机均可快捷地访问系统，通过操作系统自带的IE浏览器即可访问、调取温度数据和报警信息。

功能特点

基于Web的以太网系统架构

中文界面

简单易用，操作方便

可视化视图，易于定位

分区设置多级报警阈值

历史数据查询及统计分析

量身定制开发

三、分布式光纤测温系统功能特点

分布式光纤测温系统应能分别针对不同环境下的温度进行监测，能尽早发现事故隐患，减少损失。同时提供实时在线监测数据，为运行人员全面了解电气设备的使用情况提供可靠依据。有自诊断功能，如果探测光缆受损，系统可及时定位故障点。

分布式光纤测温系统的主要功能特点:

1.1 分布式实时测量，覆盖探测区域，精确定位火灾位置。

1.2 可视化显示，实时显示火灾发展趋势和蔓延方向。

1.3 24小时不间断在线监测，从根本上杜绝人员疏忽导致的事故。

1.4 测量距离长，测量信息丰富。测量精度高，响应速度快。

1.5 报警方式灵活：

1.5.1 可实现差定温多级报警方式，确?；鹪殖跗诳煽勘ň?。

1.5.2 可针对环境变化设置可达1000个不同报警控制区域，报警控制区可编程，并可按照用户的要求进行设计，每个单独的报警区域可设置不同的报警值。

1.5.3 系统具有多级定位报警、差温报警和预报警功能，一旦检测到监测部位环境温度值或温升速率超过设定的阈值，自动发出声光报警信息，并传送至火灾报警主机。

1.6 当发生火灾时，及时提供报警信息并准确定位起火位置，并可通过继电器输出模块与其它消防设施进行联动控制。

1.7 实时温度信息和报警信息可自动保持，具有历史数据查阅与统计分析功能。

1.8 系统具有自诊断功能，如果探测光缆受损，系统可及时定位故障点。

1.9 稳定可靠，误报率低。

1.10 探测光缆既是信号传输载体，又是感温元件，安装方便；探测光缆采用耐久性设计，工作寿命长，后期维护成本低。

1.11 光信号测量，本质安全，抗电磁干扰，适合易燃易爆等恶劣环境下长期工作。

1.12 测温系统可以单独保存七天以上的温度数据及报警信息，可选用非机械硬盘式闪存介质或者大容量进口硬盘存储介质。

1.13 测温系统采用符合工业级可靠性要求的嵌入式系统，具备web网络访问功能。

1.14 具有网络接口，可与管理网络相连，实现信息的共享和进一步的数据处理功能。

技术性能

  u  距离：16km

  u  速度：2s/通道

  u  精度：0.5℃

  u  采点：0.4m采样间隔

  u  通道：可定制，≥2

  u  系统接口丰富，组网方便

  u  报警继电器输出达48路

  u  单一探测器光路设计，可靠性高

  u  具有自诊断功能，快速定位故障

  u  差定温报警功能，报警方式灵活

  u  无漏报，误报率低

四、感温探测光缆安装方式

分布式感温光纤测温系统主机部署在监控中心，4路感温探测光纤直接从测量主机引出，沿着待测电缆夹层或桥架敷设，对于高压电缆，一根高压电缆敷设一根感温光纤，对于电缆夹层，在每一层电缆夹层中，探测光缆S型铺设。

感温探测光缆的安装需贴紧探测区域，以实现温度或火灾的快速响应。用塑料扎带把光缆和电缆捆扎在一起。电缆竖井中感温光纤宜紧贴竖井侧壁敷设。电缆接头处感温光纤的设置应将感温光纤盘绕成环，贴附与电缆接头处?；返耐淝刖队Σ恍∮诠庀送饩兜?0倍。

光缆铺设示意图
