一、概述

GGD出线电缆的老化，或者用电设备的故障，都有可能造成漏电。

泄露电流的检测目的是为了鉴别电缆绝缘的品质和发现绝缘的缺陷。导线绝缘受内部和外部的热作用，形成的漏电电流能引发电气火灾。漏电电流的大小可以反映导线绝缘的电老化和热老化情况。对线路漏电电流进行实施监视与定期检测，可以及时判断线路的漏电情况，排除漏电隐患，防止漏电火灾的发生。而及时找出漏电线路进行维修，能够减少停电损失。

　　因此漏电监测对工厂用电非常重要。

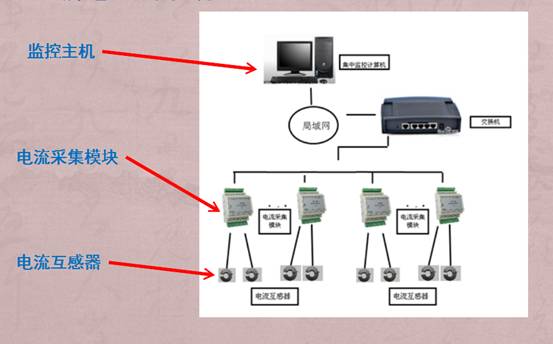

二、漏电监测系统结构图

三、系统组成

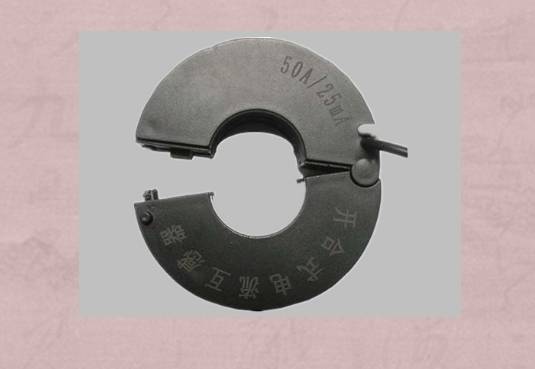

漏电监测电流互感器：

电流互感器采用卡式安装，无需拆卸电缆。实时监测单回路剩余电流，并可根据设定进行报警； 额定剩余电流动作值和动作延时，可根据需要灵活设置； 系统数字处理模块直接连接互感器，实现了分布式探测，?？橥ü只涞郊嗫氐缒灾骰?，信号可靠性高； 监控后台具有事件存储功能，能够记录报警发生的时间、参数，根据报警记录可以分析现场的绝缘情况，为消除故障提供依据；

采用现场总线通信技术，上位机管理软件可以时刻监控现场的运行情况，及时发现报警信息。通过RS485接口，标准MODBUS协议可以与各种标准系统相连。

实物图

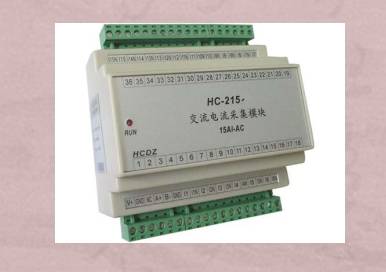

电流采集模块

采用16位AD采集处理，测量精度高;各电压测量通道内置微型互感器隔离；通信规约采用标准Modbus-RTU方式，兼容性好，方便编程；宽工作电压DC10～30V，并具防接反?；すδ埽徊捎霉ひ导缎酒?，内置看门狗，并具有完善的防雷抗干扰措施，稳定可靠；可配置实时数据更新周期，方便应用于各种模拟量测量要求。

实物图

ZRMSCADA温度监测系统软件（界面可根据客户要求定制）

ZRMSCADA在线监测预警软件是一个数据采集，实时监测，超限预警平台，它可以通过各种通信协议采集数据，并通过组态画面展示，具有多种预警方式。

ZRMSCADA温度监测系统软件具有下列功能：

1)   数据通讯

2)   实时温度巡检显示

3)   实时曲线

4)   温度超上限报警

5)   历史曲线查询

6)   网上数据发布

7)   曲线画面打印

8)   权限管理

软件截图

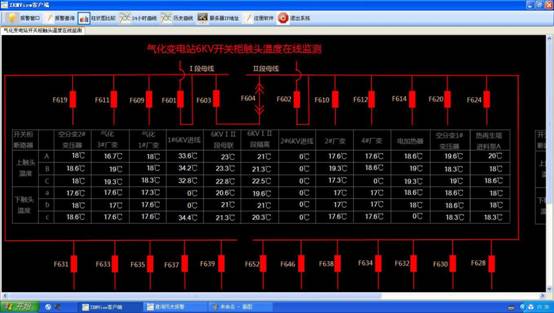

ZRMSCADA工作主界面

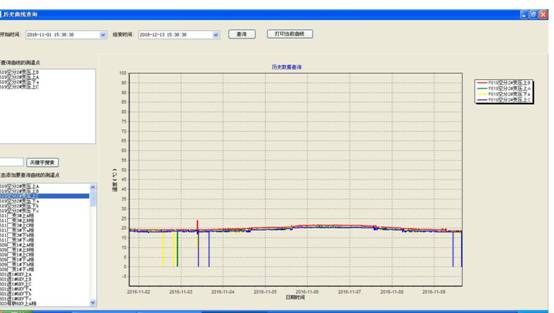

历史曲线图

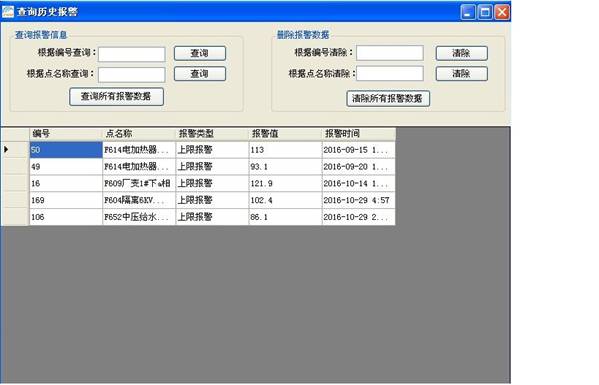

报警查询
