电缆管廊综合在线监测装置是根据中国行业标准―ZBF 24003-90《便携式电缆检测仪通用技术条件》的要求，最新研究、设计、制造的，是新时代的科技产品，是适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验，是新世纪最理想的换代产品。

  5kV 以上的电缆主要采用带有金属护层的单芯电缆。因单芯电缆金属护层与芯线中交流电流产生的磁力线相铰链，使其两端出现较高的感应电压，故需采取合适的接地措施，使感应电压处在安全电压范围内（通常不超过 50V，有安全措施时不超过100V）。通常短线路单芯电缆的金属护层采用一端直接接地和另一端经间隙或?；さ缱杞拥氐姆绞?；长线路单芯电缆金属护层则采用三相分段交叉互联两端接地的方式。不论采用哪种接地方式，良好的护层绝缘都是必要的，当电缆护层绝缘发生损伤时，将使金属护套多点接地，从而产生护层循环电流，增加护套的损耗，影响电缆的载流能力，严重时甚至使电缆严重发热而烧毁。同时，保证高压电缆线路金属层护套直接接地点的接地良好也十分重要，如果接地点由于各种原因不能有效接地，那么电缆金属护套的电位就会急剧升到几千伏甚至上万伏，很容易把电缆外护套击穿并在击穿点持续放电，造成电缆外护套温度升高甚至着火燃烧。

  电缆管廊综合在线监测装置采用了环流法原理，即：单芯电缆金属护套在正常情况下（即一点接地），金属护套上环流极小，主要是容性电流，而一旦金属护套出现多点接地与大地形成回路后，环流显著增加，严重时可达主电流的 90%以上。实时监测金属护套环流及其变化量，即可实现单芯电缆金属护套多点接地故障的在线监测，从而及时准确的发现接地故障，从根本上避免电缆事故的发生，保证电缆安全、可靠的运行。

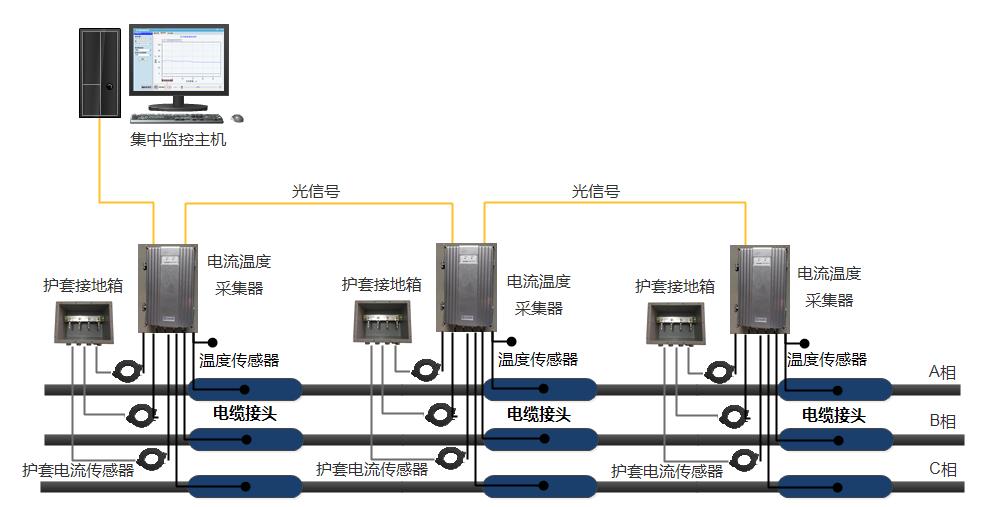

系统构成：

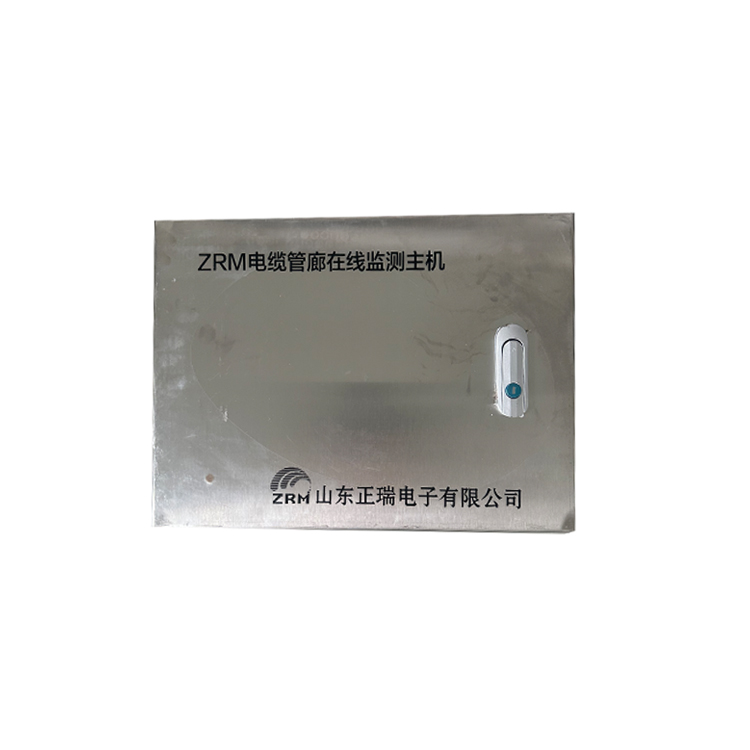

  高压电缆护层监测装置由监测主机和电流互感器、温度传感器等组成实现?？谑降缌骰ジ衅靼沧坝诘缋禄げ憬拥叵呒爸骼律?，经转换为二次信号后引入监测装置。温度传感器用于对电缆温度进行监测。

通过在在电缆护层接地线上安装一套接地电流温度采集装置，连续监测电缆金属护层金属接地电流，来分析比较电缆护层是否存在多点接地情况，可有效监测接地电流泄漏状况，同时监测电缆接头温度变化，通过安装于监控中心的接地电流采集主站，做到对电缆接地电流和温度的实时监控，当温度或接地电流任 一项指标超过设定范围时发出报警，并指示位置，将数据与电缆负荷、环境温度进行对比和综合分析，可实时掌握电缆绝缘情况。

电缆管廊综合在线监测装置技术参数：
