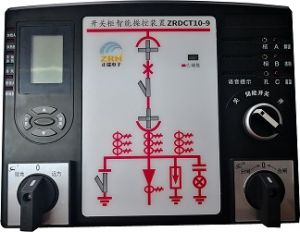

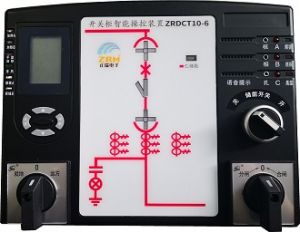

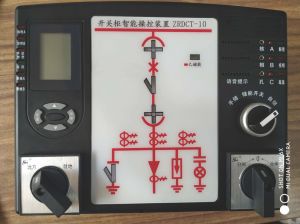

开关柜智能测温操控装置外壳特别采用抗干扰能力强、具有防静电、阻燃功能的特殊材料制成，且装置内各芯片间均采用标准I2C 总线结 构。由千采用了高性能的工业微处理器，配合现代传感技术及测扯技术，系统的各种在线测拭参数的测试精度及数据传输速度和整机抗干扰能力比普通开关状态显示仪有了明显提高。装置结构简单、极大地方便了用户的安装、配线和调试。

具有动态一次模拟图、高压带电显示、自动加热除湿数值显示及控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸回路完好指示、人体感应带电提示及柜内照明、以及无线测温功能、语音防误提示等功能，可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等。并且具有RS485通讯接口，通讯协议为MODBUS通讯协议或其它指定通讯协议(选配)、能够使开关柜进一步，智能化，网络化，数字化。方便广大用户使用与操作。

1）、触点测温单元结构

无线测温在线检测装置由开关柜智能操控装置、测温发射模块、测温采集接收模块（已组装在操控装置里）及外置天线。

2）、无线温度传感器尺寸及参数

DTS-6型 无源无线触头测温传感器 特性：

1、能量来源：传感器利用一次回路电流取电，能量供给远远不断，温度采样速率随意设定。

2、超低功耗设计：主芯片采用美国TI公司，功耗低，最低可至0.03mw，区别于传统的感应供电，不存在发热现象。

3、取能范围:支持一次通过2～10000A电流情况下传感器稳定供电，完全满足现有市场的开关柜负荷要求（现有市场的开关柜设计负荷最高至6000A），基本无盲区。

4、外观设计：超精小化设计，适合所有的开关柜及电缆接头等多种部位的温度监测，无需根据不同测温位置，不同开关负荷选用不同规格尺寸，不同技术参数的传感器，

大大节省了供货难度和供货时间，同时现场安装更方面快捷，大大缩短了现场安装时间。

5、测温元件：采用耐高温、高精度热敏电阻，测温范围宽至-40℃～+200℃，精度 ±1%。

  测温范围： -30℃～＋125℃（-40℃～＋200℃可定制）

  供电电源：CT感应取电 （支持一次通过2～10000A电流情况下传感器稳定供电）

  使用寿命：10年以上 （进口军规元器件）

  频率范围： 433MHz－434.79MHz （免申请）

  机壳材质：进口耐高温阻燃材料

  传感器测温误差：>0.1℃

  传感器测温分辨率：±0.1℃

  采样速率：2s～600s。（设定方法详见随机附带说明书）

  外形尺寸： 60×26×13（mm）

  一次回路电流：3A-10000A
