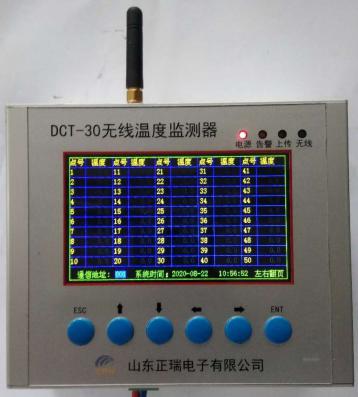

无线温度局放监测器简介：

     无线温度局放监测器（DCT-30）用于接收无线温度传感器发射的无线数字信号, 并将信号转换成电信号,经内部电路处理，通过显示屏显示当前所测温度。同时通过RS485通讯采集局放采集器数据，通过网络上传到监控主机，使运行人员能够对温度进行实时在线准确地巡检，对高压电气设备接点温度局放状态能够及时地掌握。

性能指标：

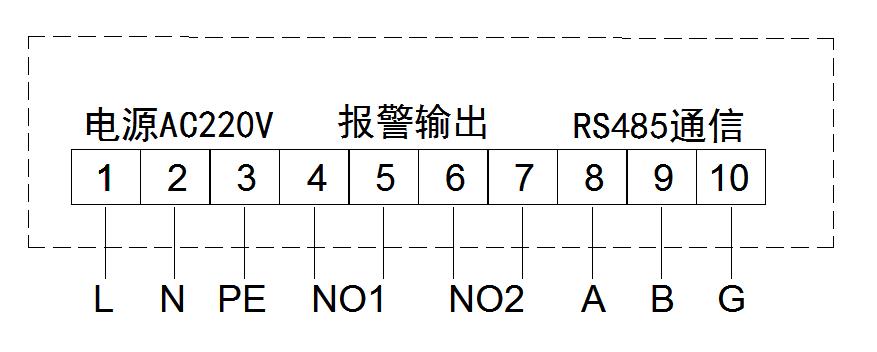

监测器接线图：

监测器数据查询：

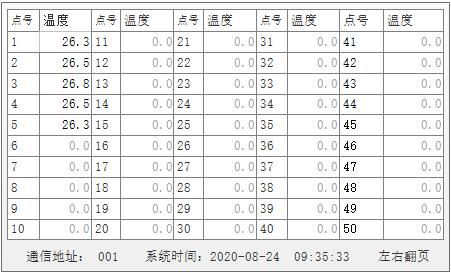

（1）开机进入主界面，传感器显示点号和温度，状态栏显示设备地址和系统时间，左右按键翻页显示1~250点号温度。

按ESC键进入查询菜单。

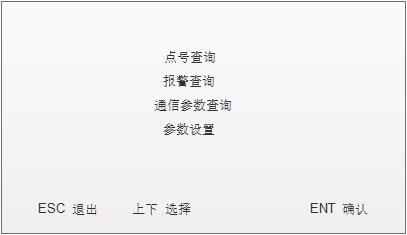

（2）查询菜单内上下选择 ENT确认。

点号查询页面：

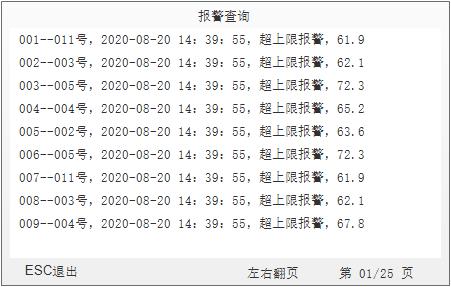

报警查询页面：（可记录250条报警记录）

监测器参数配置

（1）在主页面按ESC进入以上画面，选择进入参数设置，输入密码1234进入参数设置界面

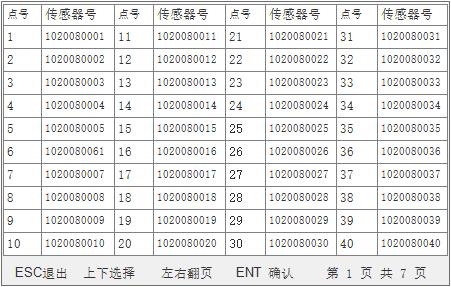

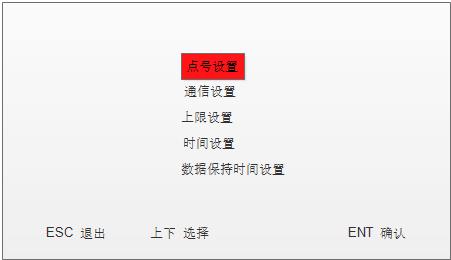

（2）参数设置页面，选择点号设置，按ENT进入点号设置界面，如下图：

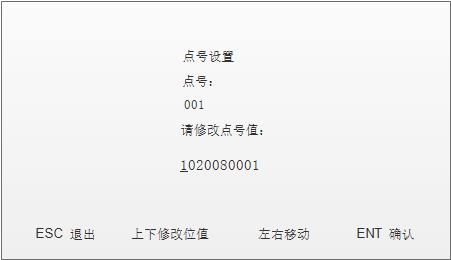

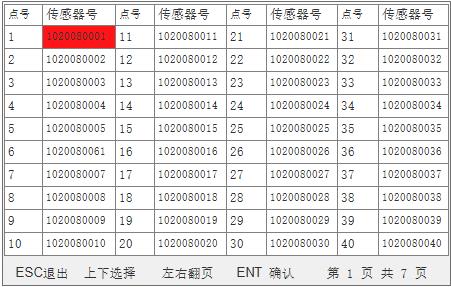

（3）显示点号对应的传感器号，上下选择可以修改单个传感器号或批量修改传感器号。选中一个传感器号，按ENT键进入以下页面：

（4）传感器号修改完毕后进入以下页面：

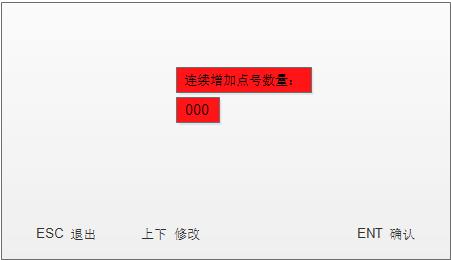

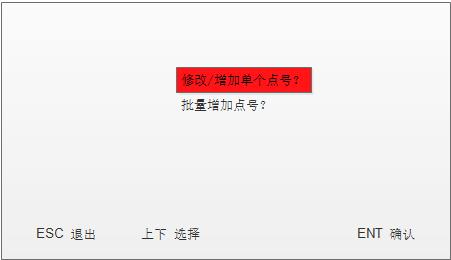

（5）可以选择修改单个点号或批量增加点号，选择批量增加点号，进入以下页面：

（6）除了点号设置，还可对监测器进行其他设置。上限设置，设置温度报警上限值。

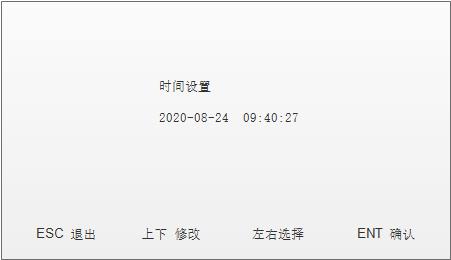

系统时间设置画面：

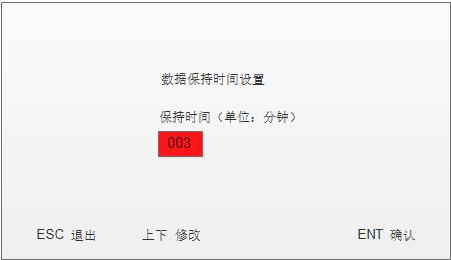

数据保持时间设置画面：监测器在设置时间内接受不到传感器数据，清零数据。

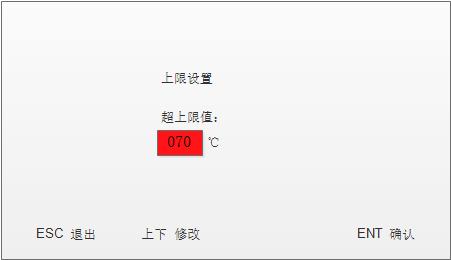

报警上限值设置界面：超过设定报警值，对应传感器底色变红。

无线温度局放监测器安装：

分挂装和嵌入式安装两种

DCT30安装尺寸，挂装安装固定孔在装置底面板上，嵌入式安装固定孔在前面板上。

开孔尺寸：高124mm,宽151mm。

DCT30监测器安装尺寸
