1、简介

电机振动温度监测系统通过采集设备的径向和轴向的振动加速度、速度、位移及温度等信号，实现每个测点的趋势变化监测，为故障诊断的精确定位提供依据。除了典型的机械问题（例如联轴器未对准和不平衡）之外，电机振动温度监测分析器还可以检测到引起机械振动的电气问题。一些常见的电气故障包括气隙变化，转子条断裂和轴承凹槽。

2、系统组成

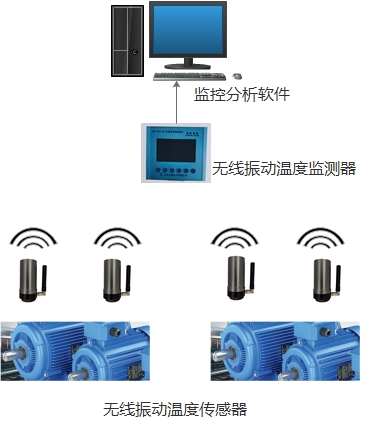

电机振动温度监测系统由无线振动传感器、振动监测系统、振动监测软件组成。

2.1 无线振动传感器

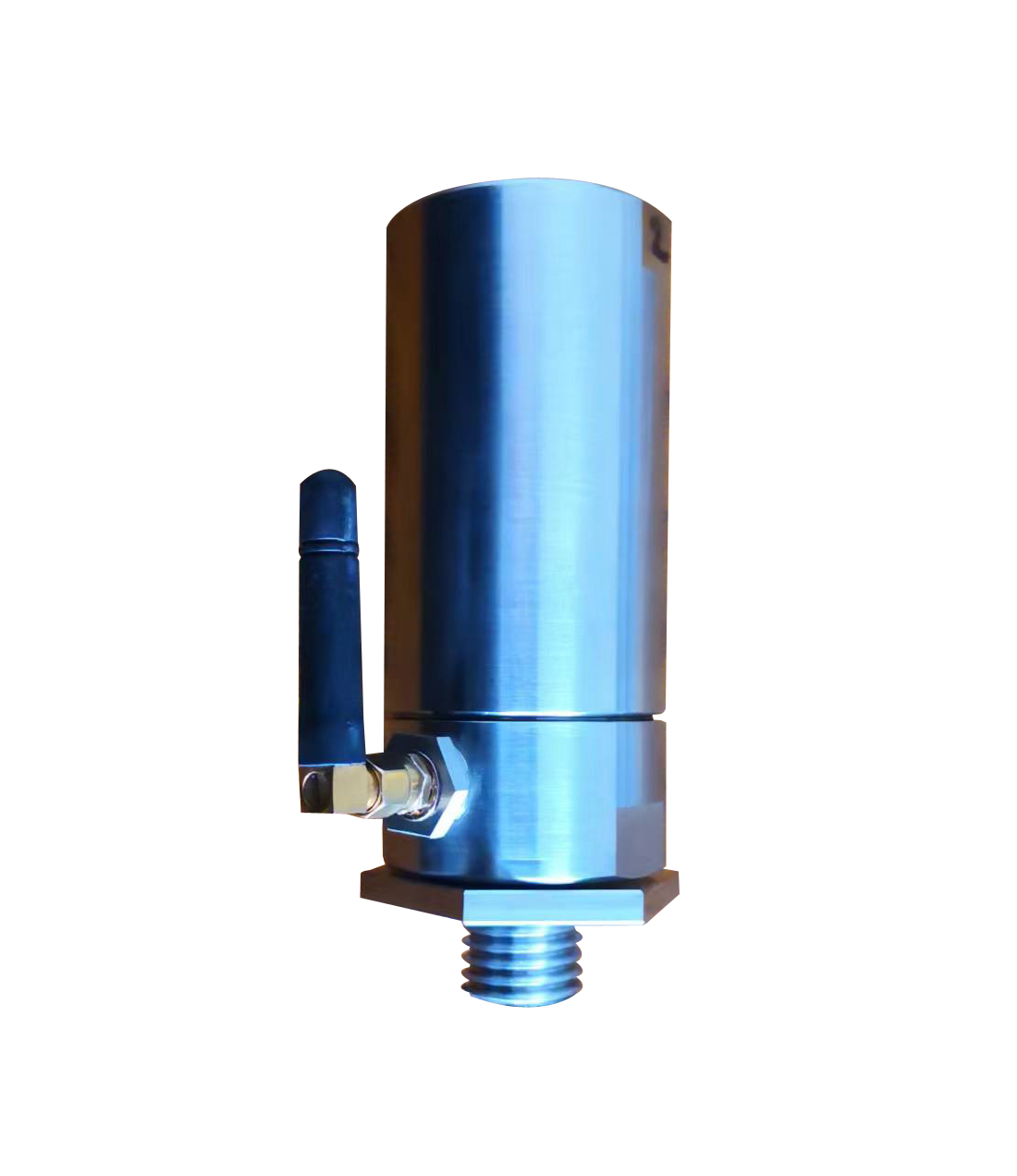

DTS-ZDW1无线振动传感器是具有频率范围宽、动态范围大、坚固耐用、可靠性强、稳定性好、安装方便以及抗干扰能力强等优点。适合于风机、磨煤机、汽轮机、电机等旋转机械轴承座的振动和温度测量。

2.2 无线振动强度监测器

2.3 振动监测软件

ZRMSCADA4.0是界面友好的 Windows 采集控制软件，定时采集无线振动监测器的振动和温度实时数据，并保存到数据库中，对外提供了强大的统计和分析功能，主要功能如下：

?  清晰直观的统计分析功能

?  一目了然的实时监测功能

?  功能强大的数据导出及打印功能

?  多级别、多用途的报警门限设置功能

?  声光报警提示功能

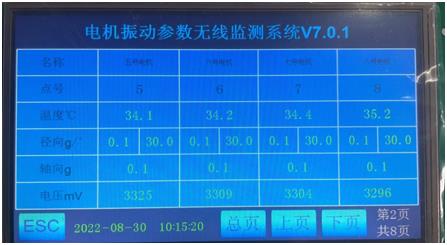

监测界面
